3МВз-50...315

Мотор-редукторы волновые 3МВз-50...315



Размеры выходных валов. Исполнение Ц (цилиндрический)



Исполнение К1 (конический с внутренней резьбой)



Исполнение К2 (конический с наружной резьбой)



Типоразмер мотор-редуктора d I d1 I1 b1 t1 d2 I2 d3 I1 I4 b2 t2
3МВз-50 16 28 М4 10 5 18 М10х1,25 28 М4 15 40 3 8,5
3МВз-63 22 36 М6 16 6 24,5 М12х1,25 36 М6 20 50 4 11,6
3МВз-80 28 42 М8 20 8 31 М16х1,5 42 М8 20 60 5 14,95
3МВз-100 35 58 М10 25 10 38 М20х1,5 58 М10 25 80 6 18,55
3МВз-125 45 82 М16 35 14 48,5 М30х2 82 М16 35 110 12 23,45
3МВз-160 55 82 М20 45 16 59 М36х3 82 М20 45 110 14 28,95
3МВз-200 70 105 М24 50 20 74,5 М48х3 105 М24 60 140 18 36,375
3МВз-250 80 130 М24 60 22 85 М56х4 130 М30 70 170 20 41,25
3МВз-315 90 130 М24 60 25 95 М64х4 130 М30 75 170 22 46,15

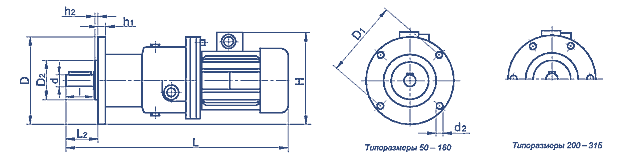

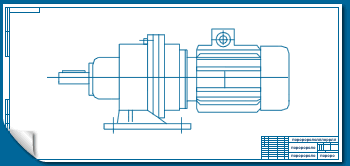

Габаритные и присоединительные размеры

Типоразмер мотор-редуктора A A1 B H1, не более H1 L1, не более L1 h d I d1 Масса, кг
3МВз-50 75 75 95 130 50 305 42 10 16 28 9 5,5
3МВз-63 80 100 130 155 71 365 55 15 22 36 13 7,5
3МВз-80 100 130 160 171 80 416 60 15 28 42 15 12,5
3МВз-100 125 155 185 180 80 460 75 18 35 58 15 20
3МВз-125 155 200 240 225 100 555 105 20 45 82 19 45
3МВз-160 210 220 270 275 125 630 110 20 55 82 19 60
3МВз-200 220 240 300 320 150 780 145 30 70 105 26 150
3МВз-250 320 360 440 415 180 930 165 30 80 130 32 200
3МВз-315 400 400 440 410 210 800


Технические характеристики

Типоразмер мотор-редуктора n2, об/мин T2, H*m P1, кВТ FRa, H η, %
3МВз-50 16 33 0,09 1800 87
18 90
3МВз-63 16 70 0,12 2240 87
18 90
3МВз-80 16 200 0,25 3400 87
18 90
3МВз-100 16 300 0,37 4800 87
18 90
3МВз-125 16 500 0,75 6700 87
18 90
3МВз-160 16 800 1,5 9000 87
18 90
3МВз-200 16 1500 3,0 12500 87
18 90
3МВз-250 16 3500 5,5 16000 87
18 90
3МВз-315 16 4500 9,2   87
18 90
