Мотор-редуктор планетарный зубчатый 1МПз-31,5
Назначение
Мотор-редукторы планетарные зубчатые одно-, двух - и трехступенчатые типа 1МПз, 1МПз2 и 1МПз3 являются электромеханическими приводами общего назначения.
Условия применения.
- Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут в следующих условиях:
- вращение выходных валов - в любую сторону;
- внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У (категории размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
- допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- двигатели мотор-редукторов выполнены для работы от сети переменного тока;
- с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

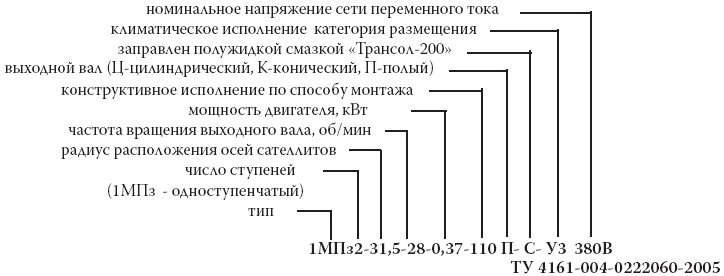

Пример записи условного обозначения:

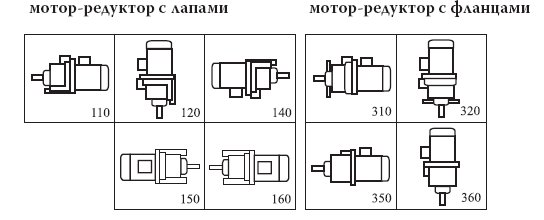

Конструктивное исполнение по способу монтажа
Технические характеристики
| Тип |
Номин.частота вращения выходного вала, об/мин |
Номин.крутящий момент на выходном валу, Нм |
Допускаемая радиальная нагрузка на выходном валу, Н |
Масса, кг, не более |
КПД, % |
Двигатель |
| Тип АИР |
Мощность, кВт |
| 1МПз-31,5 |
112 |
185 |
1400 |
63 |
79 |
100L6 |
2,2 |
| 112 |
117 |
1400 |
53 |
72 |
90L6 |
1,5 |
| 140 |
197 |
1400 |
63 |
80 |
100S4 |
3,0 |
| 140 |
146 |
1400 |
53 |
72 |
90L4 |
2,2 |
| 180 |
210 |
1400 |
63 |
83 |
100L4 |
4,0 |
| 180 |
114 |
1400 |
53 |
72 |
90L4 |
2,2 |
| 280 |
178 |
1400 |
63 |
86 |
100L2 |
5,5 |
| 280 |
130 |
1400 |
63 |
83 |
100S2 |
4,0 |

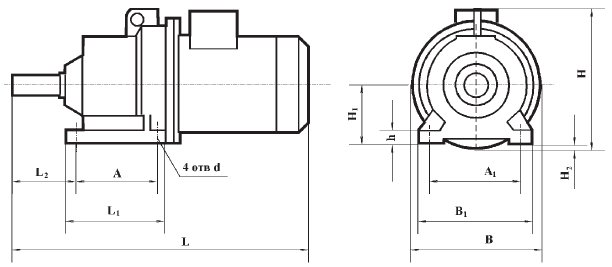

Габаритные и присоединительные размеры
| Типоразмер мотор-редуктора |
L |
L1 |
H |
B |
L2 |
A |
B1 |
A1 |
H1 |
H2 |
h |
d |
| не более |
| 1МПз-31,5 |
585 |
162 |
285 |
250 |
85 |
130 |
190 |
155 |
100 |
25 |
15 |
15 |

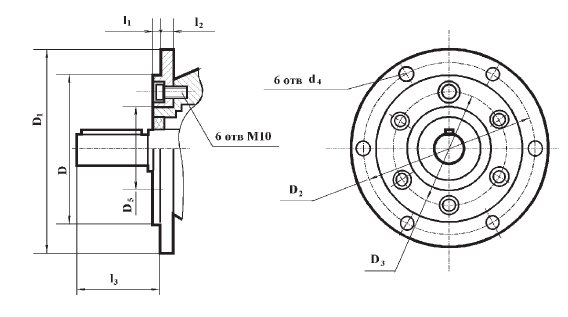

- мотор-редуктора с фланцем
| Типоразмер мотор-редуктора |
I1 |
I2 |
I3 |
Dh6 |
D1 |
D2 |
D3 |
D5 |
d4 |
| 1МПз-31,5 |
4 |
12 |
70 |
130 |
180 |
155 |
110 |
90 |
12 |

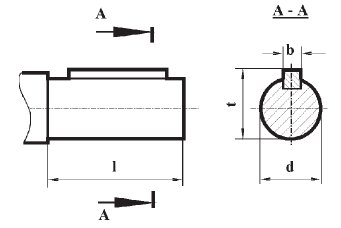

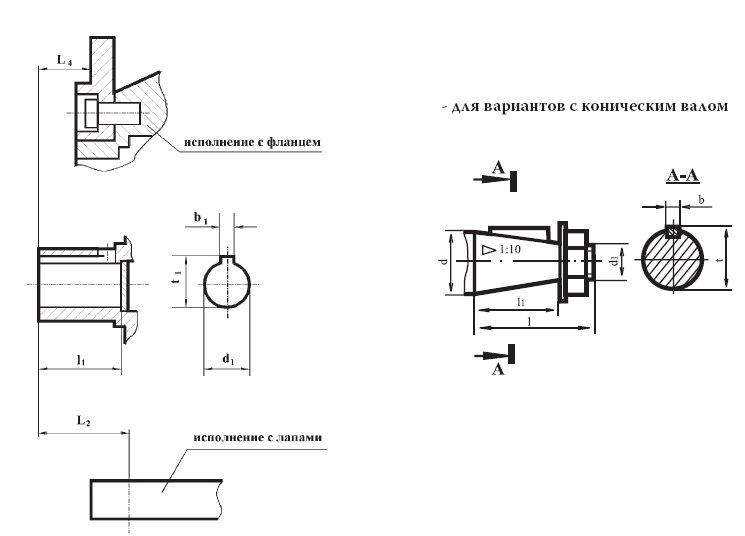

Размеры выходных концов валов:
- для вариантов с цилиндрическим валом
- для вариантов с полым валом
| Типоразмер мотор-редуктора |
I |
d |
b |
t |
L2 |
L4 |
I1 |
L1H7 |
b1Js9 |
t1 |
d |
d1 |
l |
I1 |
| цилиндрический вал |
полый вал |
конический вал |
| 1МПз-31,5 |
60 |
28J6 |
8 |
31 |
25 |
8 |
45 |
25 |
8 |
28,3 |
28 |
M16x1,5-8g |
60 |
42 |
|
