Мотор-редуктор червячный двухступенчатый 1МЧ2-63А
| Передаточное число, ном. |
100
|
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
Частота вращения входного вала, об/мин
|
1500
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
150 |
180
|
Подводимая расчетная мощность, кВт
|
0,3 |
0,25 |
0,25 |
0,26 |
0,2 |
0,17 |
0,13 |
0,11 |
0,09 |
0,08
|
0,06 |
0,05 |
0,05 |
0,04 |
0,03 |
0,02 |
0,02 |
КПД, %
|
84 |
71 |
57 |
53 |
51 |
50 |
51 |
48 |
49 |
45 |
44 |
43 |
40 |
38 |
36 |
34 |
30 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
100 |
Выходной вал
|
2800 |
Корректированный уровень звуковой мощности, дБА
|
82 |
Масса, кг не более
|
25 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

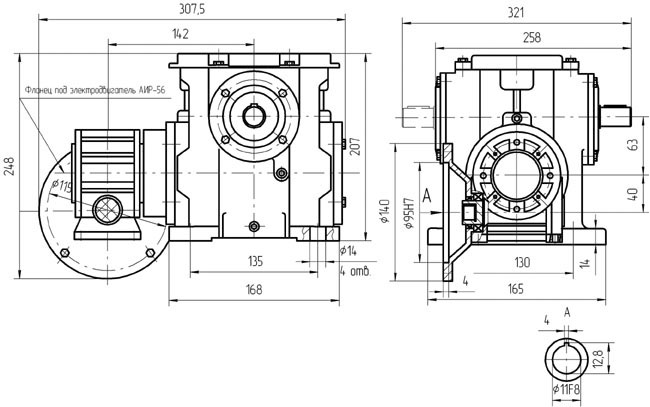

Вариант сборки 51(52,53,56), вариант крепления 1,
вариант расположения червячной пары 2ступени (тихоходной) 1,
вариант расположения червячной пары 1ступени (быстроходной) 1

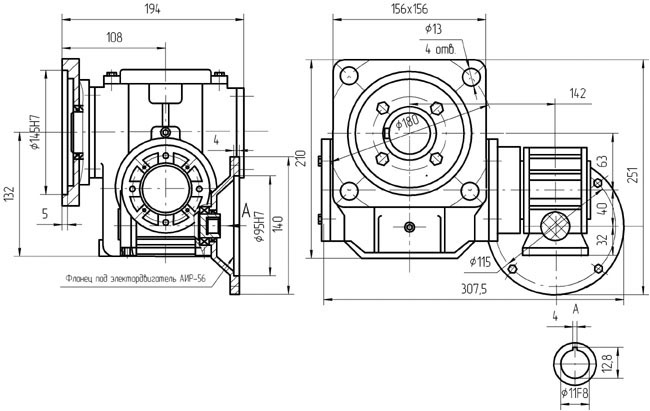

Вариант сборки 56 (51,52,53), вариант крепления 3(4),
вариант расположения червячной пары 2 ступени (тихоходной) 1,
вариант расположения червячной пары 1ступени (быстроходной) 1
Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе) |
