Мотор-редуктор червячный двухступенчатый 1МЧ2-160/80
| Передаточное число, ном. |
100
|
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
Частота вращения входного вала, об/мин
|
1500
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1800 |
2465 |
2090 |
2140 |
2190 |
2200 |
2480 |
2500 |
2610 |
2610 |
2760 |
2800 |
2895 |
2500 |
2570 |
2570 |
1690 |
Подводимая расчетная мощность, кВт
|
3,7 |
4,2 |
3,0 |
2,6 |
2,2 |
1,76 |
1,7 |
1,48 |
1,2 |
1,04
|
0,9 |
0,8 |
0,7 |
0,5 |
0,41 |
0,35 |
0,2 |
КПД, %
|
73 |
70 |
66 |
63 |
61 |
62 |
55 |
53 |
51 |
49 |
46 |
44 |
41 |
39 |
38 |
36 |
34 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
520 |
Выходной вал
|
15800 |
Корректированный уровень звуковой мощности, дБА
|
83 |
Масса, кг не более
|
150 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

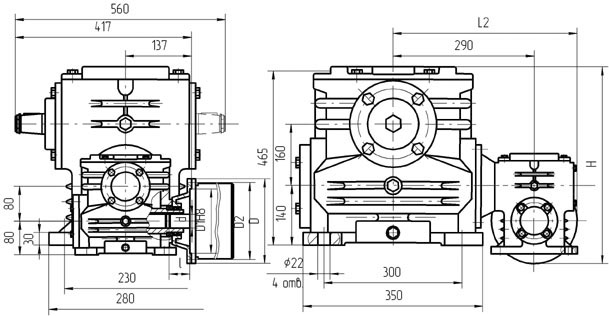

Вариант сборки 52(51,53,56), вариант крепления 1,
вариант расположения червячной пары 2ступени (тихоходной) 1,
вариант расположения червячной пары 1ступени (быстроходной) 5

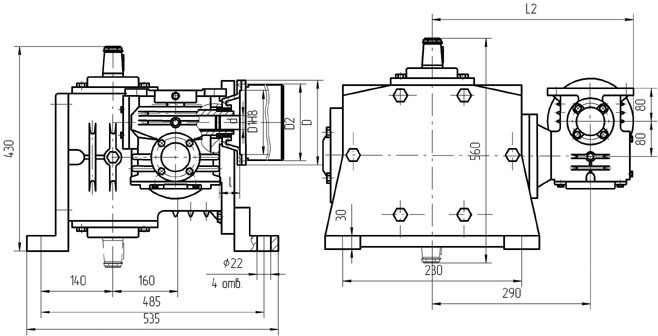

Вариант сборки 51(52,53,56), вариант крепления 3,
вариант расположения червячной пары 2 ступени (тихоходной) 4,
вариант расположения червячной пары 1ступени (быстроходной) 4
| Эл. двигатель / размер |
d, mm
|
l, mm |
D, mm |
D2, mm |
D1, H8, mm |
L2, mm |
H, mm |
Для АИР-71 1500 об/мин
|
19 |
40 |
200 |
165 |
130 |
390 |
505 |
| Для АИР-80 1500 об/мин |
22 |
50 |
200 |
165 |
130 |
390 |
505 |
| Для АИР-90 1500 об/мин |
24 |
50 |
250 |
215 |
180 |
415 |
530 |

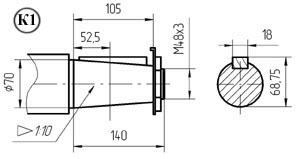

Вариант исполнения конца тихоходного вала (K1 - обозначение при заказе) |
