Мотор-редуктор червячный двухступенчатый 1МЧ2-160/100
| Передаточное число, ном. |
100
|
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
Частота вращения входного вала, об/мин
|
1500
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
5200 |
5300 |
5400 |
5600 |
5700 |
5750 |
5800 |
5850 |
5900 |
5950 |
6000 |
5000 |
4800 |
4800 |
4500 |
Подводимая расчетная мощность, кВт
|
9,75 |
7,5 |
6,1 |
4,66 |
3,5 |
3,77 |
2,8 |
2,5 |
2,3 |
1,7 |
1,6 |
1,2 |
1,25 |
0,7 |
0,72 |
0,5 |
0,53 |
КПД, %
|
84 |
83 |
81 |
80 |
80 |
76 |
74 |
73 |
71 |
68 |
65 |
63 |
61 |
58 |
52 |
50 |
48 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
935 |
Выходной вал
|
18200 |
Корректированный уровень звуковой мощности, дБА
|
83 |
Масса, кг не более
|
195 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

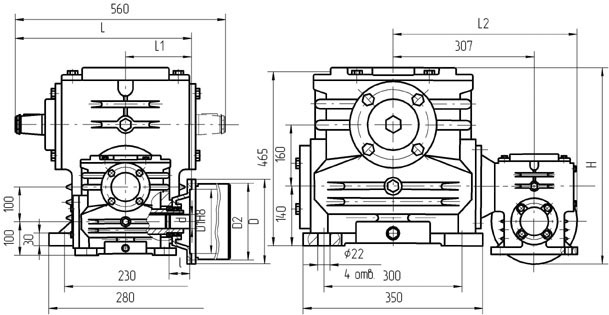

Вариант сборки 52(51,53,56), вариант крепления 1,
вариант расположения червячной пары 2ступени (тихоходной) 1,
вариант расположения червячной пары 1ступени (быстроходной) 5

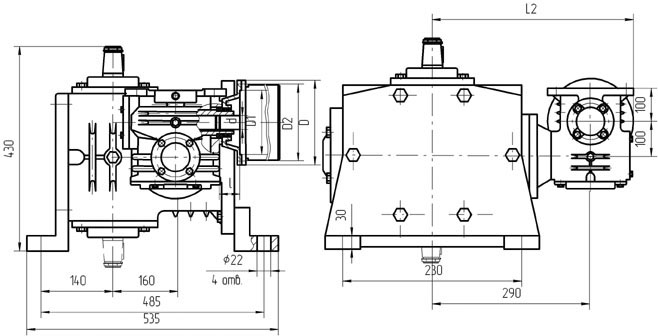

Вариант сборки 51(52,53,56), вариант крепления 3,
вариант расположения червячной пары 2 ступени (тихоходной) 4,
вариант расположения червячной пары 1ступени (быстроходной) 4
| Эл. двигатель / размер |
d, mm
|
l, mm |
D, mm |
D2, mm |
D1, mm |
L, mm |
L1, mm |
L2, mm |
H, mm |
| Для АИР-80 1500 об/мин |
22 |
50 |
200 |
165 |
130 |
430 |
150 |
390 |
505 |
| Для АИР-90 1500 об/мин |
24 |
50 |
250 |
215 |
180 |
430 |
150 |
415 |
530 |
| Для АИР-100 1500 об/мин |
28 |
60 |
250 |
215 |
180 |
440 |
160 |
415 |
530 |
| Для АИР-112 1500 об/мин |
32 |
80 |
300 |
265 |
230 |
460 |
180 |
430 |
555 |

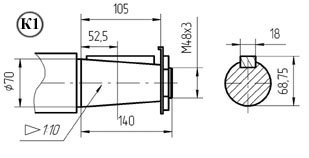

Вариант исполнения конца тихоходного вала (K1 - обозначение при заказе) |
