Мотор-редуктор червячный одноступенчатый 1МЧ-63А
| Передаточное число, ном. |
8
|
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
Частота вращения входного вала, об/мин
|
1500
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
149 |
122 |
122 |
149 |
130 |
122 |
186 |
158 |
130 |
104 |
98 |
84 |
80 |
Подводимая расчетная мощность, кВт
|
3,3 |
2,4 |
1,8 |
1,7 |
1,3 |
1,0 |
1,3 |
0,9 |
0,7 |
0,4
|
0,3 |
0,27 |
0,24 |
КПД, %
|
90 |
89 |
88 |
86 |
84 |
80 |
76 |
75 |
69 |
64 |
60 |
54 |
47 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
340 |
114 |
106 |
Выходной вал
|
3200 |
2291 |
2236 |
Корректированный уровень звуковой мощности, дБА
|
82 |
Масса, кг не более
|
16 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

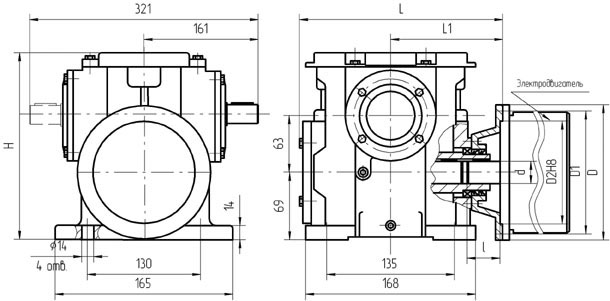

Вариант сборки 51(52,53,56), вариант крепления 1, вариант расположения червячной пары 1

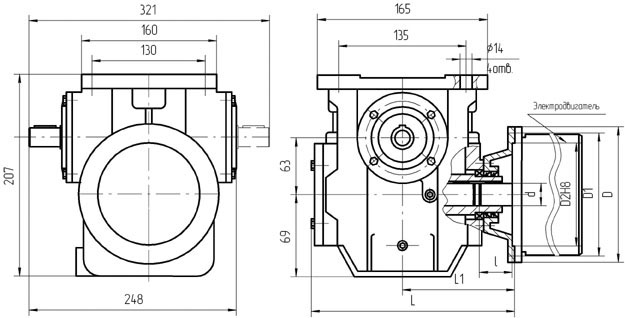

Вариант сборки 52(51,53,56), вариант крепления 2, вариант расположения червячной пары 1

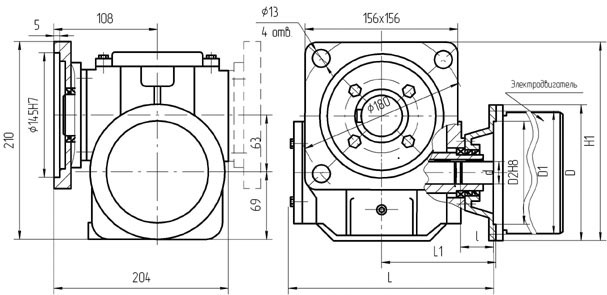

Вариант сборки 56 (51,52,53), вариант крепления опорным фланцем 3(4), вариант расположения червячной пары 1
| Эл. двигатель / размер |
d, mm
|
l, mm |
D, mm |
D2, mm |
D1, mm |
L, mm |
L1, mm |
H1, mm |
H, mm |
Для АИР-63 1500 об/мин
|
14 |
30 |
160 |
110 |
130 |
203,5 |
108 |
221 |
218 |
Для АИР-71 1500 об/мин
|
19 |
40 |
200 |
130 |
165 |
225,5 |
130 |
241 |
238 |
| Для АИР-80 1500 об/мин |
22 |
50 |
200 |
130 |
165 |
225,5 |
130 |
241 |
238 |
Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе) |
