Мотор-редуктор червячный одноступенчатый 1МЧ-160
| Передаточное число, ном. |
8
|
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
Частота вращения входного вала, об/мин
|
1500
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1860 |
1760 |
1670 |
2190 |
1860 |
1860 |
2460 |
2080 |
1860 |
1760 |
1480 |
1200 |
1100 |
Подводимая расчетная мощность, кВт
|
37,1 |
28,3 |
21,8 |
22,5 |
15,7 |
12,9 |
14,1 |
9,7 |
7,3 |
5,7
|
3,9 |
3,8 |
3,3 |
КПД, %
|
94 |
93 |
92 |
91 |
89 |
86 |
83 |
80 |
76 |
73 |
71 |
58 |
47 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1200 |
433 |
395 |
Выходной вал
|
12150 |
8660 |
8291 |
Корректированный уровень звуковой мощности, дБА
|
94 |
Масса, кг не более
|
120 |
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

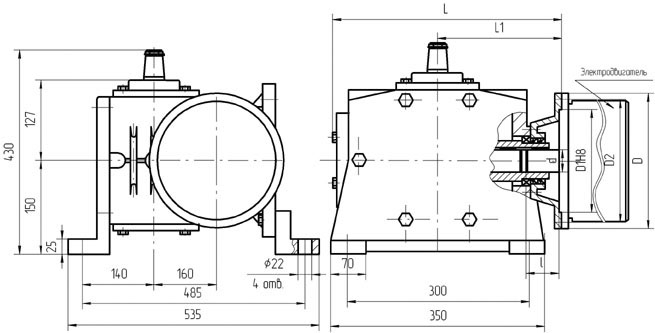

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1

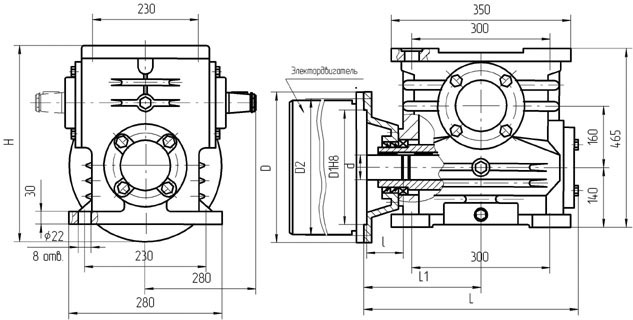

Вариант сборки 51(52,53,56), вариант крепления 3(4), вариант расположения червячной пары 4(3)
| Эл. двигатель / размер |
d, mm
|
l, mm |
D, mm |
D2, mm |
D1, H8, mm |
L, mm |
L1, mm |
H, mm |
Для АИР-100 1500 об/мин
|
28 |
60 |
250 |
215 |
180 |
449,5 |
244,5 |
450 |
| Для АИР-112 1500 об/мин |
32 |
80 |
300 |
265 |
230 |
452,5 |
247,5 |
475 |
| Для АИР-132 1500 об/мин |
38 |
80 |
350 |
300 |
250 |
452,5 |
247,5 |
500 |
| Для АИР-160 1500 об/мин |
48 |
110 |
350 |
300 |
250 |
484 |
277,5 |
540 |
Вариант исполнения конца тихоходного вала (К1 - обозначение при заказе) |
