Каталог / Мотор-редукторы / Горизонтальные / Тип 1МЦ2У

1МЦ2У-200

Мотор-редуктор цилиндрический двухступенчатый горизонтальный 1МЦ2У-200

Назначение.


Мотор - редукторы цилиндрические двухступенчатые горизонтальные типа 1МЦ2У являются электромеханическим приводом общемашиностроительного применения в котором конструктивно объединены цилиндрический двухступенчатый редуктор типа 1Ц2У и электродвигатель.


Мотор - редукторы предназначены для получения крутящих моментов от 250 до 5000 Н.м. при частоте вращения выходного вала от 180 до 18 об/мин.


Присоединительные размеры выходных концов валов, варианты их исполнения, размеры корпусов и расположение в них отверстий для крепления, а также геометрические параметры и термообработка зубчатых пар соответствуют цилиндрическим двухступенчатым редукторам типа 1Ц2У.


Условия применения.


Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) 8-24 ч/сут, в следующих условиях:

  • нагрузка постоянная и переменная по значению, одного направления и реверсивная;
    вращение валов в любую сторону;
  • внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
  • климатическое исполнение У (категория размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м. Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц., номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

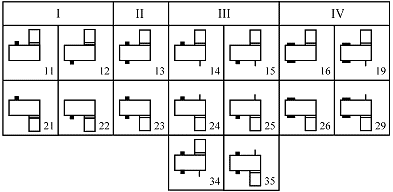

I - c концами валов под муфты, в виде части зубчатой муфты и несимметричным полым выходным валом мотор-редуктора 1МЦ2У-250;


II - с концами валов под муфты;


III - с концами валов под муфты, несимметричным полым выходным валом мотор - редуктора 1МЦ2У-250 (кроме сборки 34, 35) и с концом входного вала для присоединения тормозных устройств и приборов управления;


IV - с симметричным полым выходным валом мотор-редуктора 1МЦ2У-200 и с концом входного вала для присоединения тормозных устройств и приборов управления.



Примечания:


1. Мотор - редукторы 1МЦ2У-100 и 1МЦ2У-125 с концами валов в виде части зубчатой муфты, а также с полым выходным валом, варианты сборки 16; 19; 26; 29 не изготавливаются;


2. Мотор - редукторы 1 МЦ2У-160 с вариантами сборки 16; 19; 26; 29 не изготавливаются;


3. Мотор - редукторы 1МЦ2У-160; 1МЦ2У-200; 1МЦ2У-250 с выходным валом в виде части зубчатой муфты изготавливаются по вариантам сборки 11; 12; 14; 15; 21; 22; 24; 25.


4. Мотор-редуктор 1МЦ2У-250 изготавливается с несимметричным полым валом по вариантам сборки 11; 12; 14; 15; 21; 22; 24; 25;


5. Мотор-редуктор 1МЦ2У-200 может быть изготовлен с цилиндрическим концом выходного вала по вариантам сборки 11; 14; 22; 25, а также с симметричным полым валом по вариантам сборки 16; 19; 26; 29.

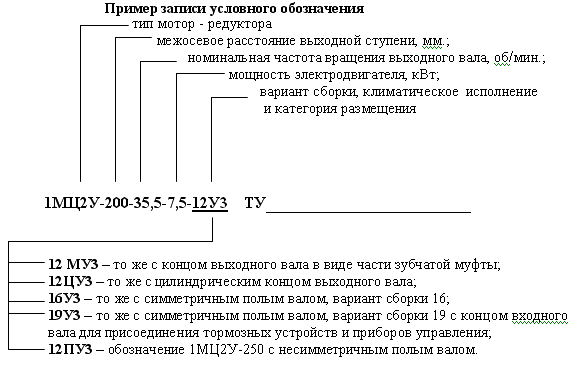

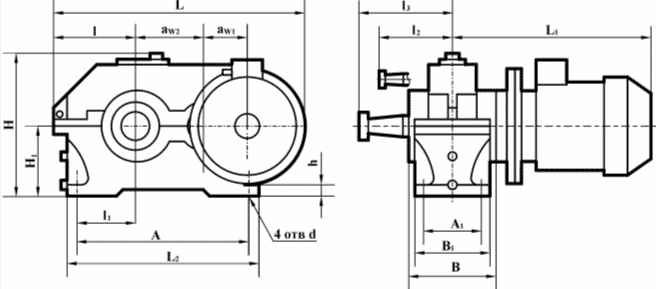

Габаритные и присоединительные размеры




Размеры входных и выходных концов валов

Тип Вал d d1 d3 d4, не более l l1 b h t
1МЦ2У-200 вх 30
27,1
M20x1,5
50 80 58 5 5 3,0
вых 70  64,75 M48x3,0
100 140 105 18 11 7,0


Размеры концов выходных валов:

- в виде зубчатой муфты

Тип m z b L L1, не менее k B d d1
1МЦ2У-200 5 40 25 55 32 22 50 80 F7 105 F7



- цилиндрического конца выходного вала 1МЦ2У - 200



Типоразмер
мотор-редуктора

Номинальная частота вращения выходного вала, об/мин

Номинальный крутящий момент на выходном валу, Нм

Допускаемая радиальная консольная нагрузка на выходном валу, Н
Электродвигатель
КПД мотор -редуктора Масса мотор -редуктора, не более, кг
Типоразмер
Мощность, кВт
1МЦ2У-200
180 918 12500 5A160M4
18,0
0,87 295
140 1107
112 1370
90 1883
71 2271
1842 5А160S4  15,0 0,86
285
56 2347
1727 АИР132М4 11,0
0,85
247
45 2189
1502 АИР132S4 7,5
0,84
234
35,5 1861
1778 АИР132М6 7,5
0,82
245
28 2254
1653 АИР132S6 5,5
0,8
233
22,5 2047
1603 АИР132S8 4,0
0,88
233
18 1986

Примечания:


1. Допускаемая радиальная консольная нагрузка на выходном валу для мотор - редукторов с вариантами сборки 13, 23, 34; 35 должна быть уменьшена на 50 %;
2. При работе мотор - редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30%.



Тип Частота вращения выходного
вала, об/мин
aw1 aw2 L, не более
L1, не более
H H1 L2 I I1 I2 I3 A A1 d B B1 h
1МЦ2У-200
180;140;112; 90;71;56 125
200
743
758
425
212
580
243
165
212
280
515
165
24
243
230
30
45; 35,5; 28; 22,5; 18 743 610
