1ЦУ-250

Редуктор цилиндрический горизонтальный одноступенчатый типа 1ЦУ-250

Назначение

Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редукторов

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа цилиндрического редуктора постоянная или с периодическими остановками;
  вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.

Пример условного обозначения цилиндрического одноступенчатого редуктора с межосевым расстоянием 200 мм, номинальным передаточным числом 2,5, вариантом сборки 12, климатического исполнения У и категории размещения 2: редуктор 1ЦУ-200-2,5-12У2.

Технические характеристики

Типоразмер редуктора		1ЦУ-250
Межосевое расстояние, мм		250
Номинальное передаточное число		2; 2,5; 3,15; 4; 5; 6,3
Номинальный крутящий момент, Н*м		4000
Номинальная радиальная нагрузка на валу, Н	входном	3000
	выходном	8000
КПД, %		98
Масса, кг, не более		250

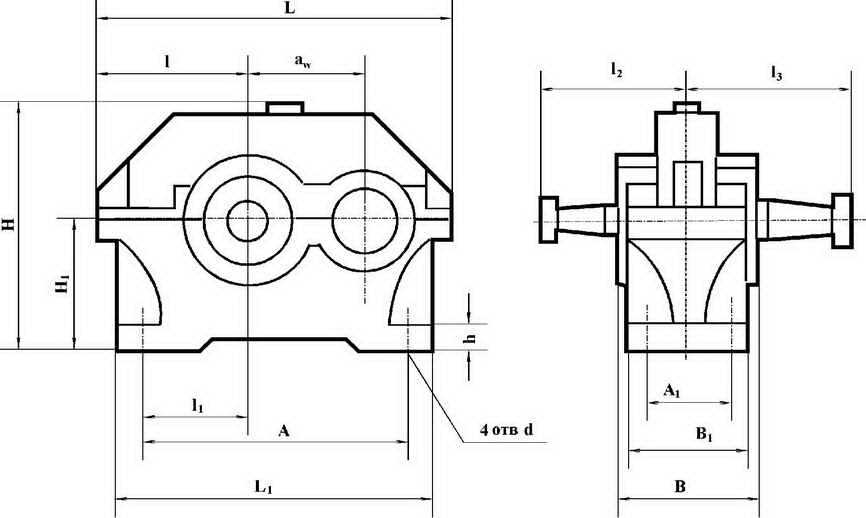

Габаритные и присоединительные размеры

Типоразмер редуктора	аw	L	L1	l	l1	l2	l3	H	H1	h	A	A1	B	B1	d
1ЦУ-250	250	710	615	290	212	280	315	530	265	40	545	185	265	250	28

Размеры входных и выходных концов валов
