Каталог / Редукторы / Цилиндрические / Горизонтальные двухступенчатые / 1Ц2У-315Н, -355Н, -400Н

1Ц2У355Н

Редуктор цилиндрический двухступенчатый 1Ц2У355Н

Назначение:

Редукторы Ц2У-Н зубчатые цилиндрические двухступенчатые узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения. Редукторы применяются в районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).



Условия применения редукторов:


нагрузка постоянная и переменная, одного направления и реверсивная;
работа постоянная и с периодическими остановками;
вращение валов в любую сторону, частота вращения быстроходного вала до 1500 об/мин

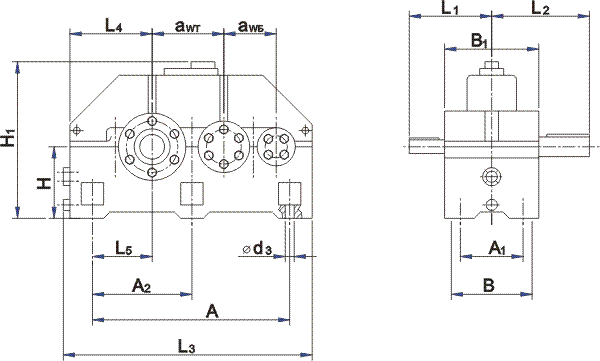

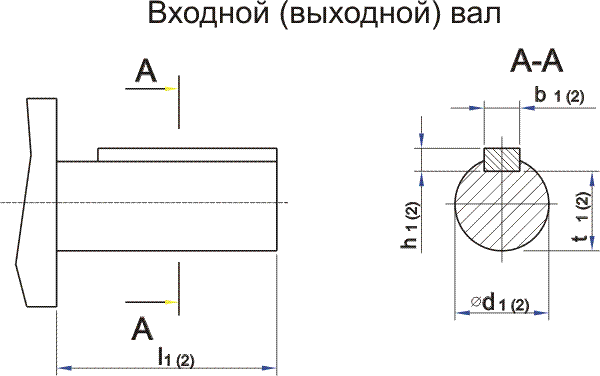

Габаритные и присоединительные размеры:









Типоразмер а аwT A A1 A2 B H H1 H2 L1 L2 L3 L4 L5
1Ц2У-355Н 25 355 850 280 425 360 375 740 35 320 440 1170 405 250



Типоразмер b1 b2 d1 d2 d3 h1 h2 l1 l2 t1 t2 Объем заливаемого масла, л Масса, кг
1Ц2У-355Н 6 32 55k6 125 28 10 18 110 210 44 114 35 700





Варианты сборки редукторов типа Ц2У:







Допускаемые крутящие моменты на тихоходном валу, Н • м



Типоразмер редуктора Частота вращения быстроходного вала, об/мин Режим работы Передаточное число (номинальное)
8 10 12,5 16 20 25 31,5 40 50
1Ц2У-355Н 500 Л
С
Т
H
14000 12600 12600 11600 14600 12600 12600 11800 14200 12600 12600 11900 13500 12600 12600 11500 12500 12500 12000 10600 15300 11700 11700 11700 13500 11700 11700 11700 12000 12000 11700 11400 14700 10800 10400 10400
750 Л
С
Т
H
13200 12600 12500 11300 13700 12600 12600 11400 14000 12600 12600 11600 13400 12600 12500 11400 12500 12300 11700 10400 14300 11700 11700 11600 13500 11700 11700 11700 12000 11700 11700 10900 13700 10400 10400 10400
1000 Л
С
Т
H
12500 12500 12200 12200 13100 12600 12600 11300 13600 12600 12600 11400 13300 12600 12600 11200 12300 11900 11500 10200 13600 11700 11700 11300 13500 11700 11700 11500 12000 11700 11700 10800 13100 10400 10400 10400
1500 Л
С
Т
H
12300 12300 11900 11100 12400 12400 12100 11200 12600 12500 12100 11200 12900 12600 11700 11200 12100 11300 11100 9800 12700 11700 11700 10900 13200 11700 11700 11100 11800 11700 11700 10500 12200 10400 10400 10400



*** Л - лёгкий ПВ = 15 %; С - средний ПВ = 25 %; Т - тяжёлый ПВ = 40 %; Н - непрерывный ПВ = 100 %.



Допускаемая радиальная консольная нагрузка на концы валов и термическая мощность:



Наименование технических характеристик Типоразмер редуктора
1Ц2У-355Н
Межосевое расстояние, мм тихоходной ступени, аwT быстроходной ступени, а для вариантов сборок 11,12,13,21,22,23 335
235
5000
Допускаемая радиальная консольная нагрузка, Н на быстроходном валу, р6 для вариантов сборок 31, 32,33 2500
На тихоходном валу. рт для вариантов сборок 11, 12, 21,22, 31, 32 28000
для вариантов сборок 13, 23,33 14000
Коэффициент полезного действия, ? , не менее 0,98





Пример условного обозначения при заказе:

Редуктор 1Ц2У 315Н-25-12 Ц У2, где:


1Ц2У– цилиндрический двухступенчатый редуктор;
315– межосевое расстояние тихоходной ступени, мм;
25– номинальное передаточное число;
12– вариант сборки;
Ц– цилиндрический конец тихоходного вала;
У– климатическое исполнение;
2– категория размещения.

Данные по термической мощности и количестве масла:

Термическая мощность, кВт
100
Расход масла при струйном смазывании, л/мин
20,0

 Термическая мощность – наибольшая передаваемая редуктором мощность без охлаждения и циркуляции масла при температуре окружающей среды 20°С. В тех случаях, когда передаваемая мощность больше указанной в таблице, следует применять струйное смазывание и охлаждение масла внутри редуктора.
