Редуктор цилиндрический двухступенчатый 1Ц2У-200
Назначение:
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У- 125, 1Ц2У- 200, 1Ц2У-250 предназначены для изменения крутящих моментов и частот вращения.
Условия применения редукторов:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Габаритные и присоединительные размеры:
Варианты сборки редукторов типа ЦУ:

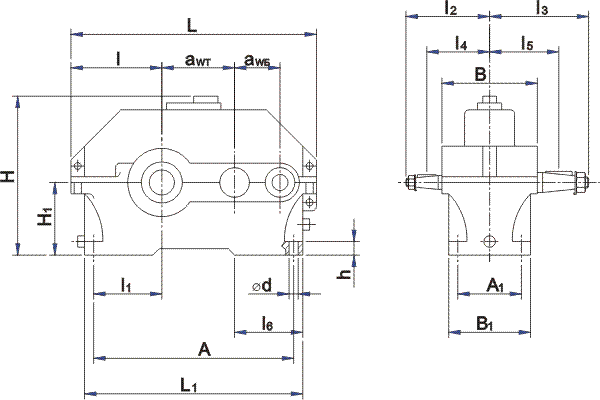

Габаритные и присоединительные размеры:
| Типоразмер редуктора |
Межосевые расстояния |
L |
L1 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
H
не более
|
| awвых |
awвх |
не более |
| 1Ц2У-200 |
200 |
125 |
690 |
580 |
243 |
165 |
212 |
280 |
160 |
190 |
186 |
425 |
| Типоразмер редуктора |
H1 |
h |
A |
A1 |
B |
B1 |
d |
| c чугун. корп. |
с алюм. корп. |
| 1Ц2У-200 |
212 |
30±4 |
— |
515 |
165 |
243 |
230 |
24 |
Технические характеристики:
| Наименование показателя |
Типоразмер редуктора |
| 1Ц2У-200 |
| Передаточные числа |
Группа 1 |
10; 20; 31,5; 40 |
| Группа 2 |
8;12,5; 16; 25 |
| Фактические передаточные числа |
Группа 1 |
9,76; 20,02; 31,47; 38,98 |
| Группа 2 |
8,09; 12,08; 16,6; 24,83 |
| Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м |
непрерывный (Н) ПВ=100% |
2500 |
| Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах. Н*м |
тяжелый (Т) ПВ=40% |
3150 |
| средний (С) ПВ=25% |
4000 |
| легкий (Л) ПВ=15% |
5000 |
| Допускаемая радиальная консольная нагрузка. приложенная в середине посадочной части, Н |
входного вала |
непрерывный (Н) ПВ=100% |
2240 |
| тяжелый (Т) ПВ=40% |
2500 |
| средний (С) ПВ=25% |
2800 |
| легкий (Л) ПВ=15% |
3150 |
| выходного вала |
непрерывный (Н) ПВ=100% |
12000 |
| тяжелый (Т) ПВ=40% |
14000 |
| средний (С) ПВ=25% |
16000 |
| легкий (Л) ПВ=15% |
18000 |
| Термическая мощность, кВт |
не лимитирует |
| Коэффициент полезного действия, не менее, % |
97 |
| Масса редуктора, не более, кг |
с чугунным корпусом |
170 |
| с алюминиевым корп. |
|
Примечание: Редукторы должны изготавливаться по вариантам сборки по ГОСТ 20373-80 согласно таблици по 2 группам.

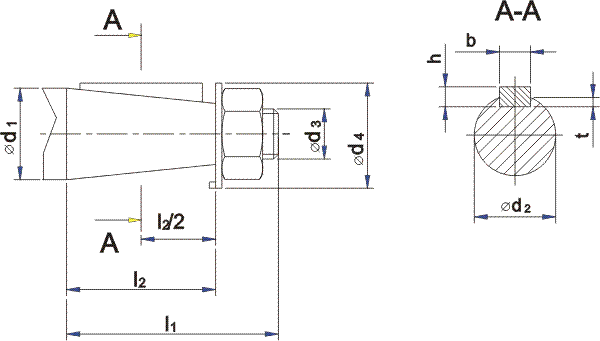

| Типоразмер |
Вал |
d1 |
d2 |
d3 |
d4
не более
|
l1 |
l2 |
b |
h |
t |
| 1Ц2У-200 |
быстроходный |
30 |
27,1 |
М20х1,5 |
50 |
80 |
58 |
10 |
8 |
5,0 |
| тихоходный |
70 |
64,75 |
М48х3,0 |
100 |
140 |
105 |
18 |
11 |
7,0 |
Припер условного обозначения при заказе:
Редуктор 1Ц2У-200-20-12К У2 ТУ2-056-243-86
цилиндрический двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 200мм, номинальным передаточным числом 20, вариантом сборки 12, коническим концом тихоходного вала К, климатическим исполнением У и категорией размещения 2.
|
