1Ц2С80

Редуктор цилиндрический двухступенчатый соосный 1Ц2С80

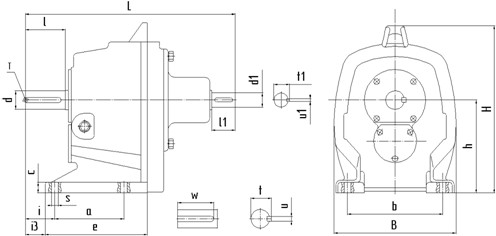

1Ц2С-80 на лапах

Размеры выходного вала, мм

Цилиндрический

d	t	l	u	w	T
35	38	80	10	75	М12-7Н

Размеры входного вала

d1	t1	l1	u1
22	24,5	36	6

Присоединительные размеры, мм

a	b	c	e	s
115	180	18	175	15

Габаритные размеры, мм

h	i	i3	L	B	H
170	75	53	382	225	300

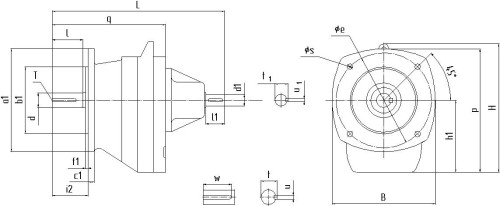

1Ц2С-80 фланцевое исполнение

Цилиндрический

d	t	l	u	w	T
35	38	80	10	75	М12-7Н

Размеры входного вала

d1	t1	l1	u1
22	24,5	36	6

Присоединительные размеры, мм

a1	b1	c1	e	s
250	180	14	240	14

Габаритные размеры, мм

h1	i2	f1	L	B	H
170	90	5	382	250	300
