1Ц2С100

Редуктор цилиндрический двухступенчатый соосный 1Ц2С100

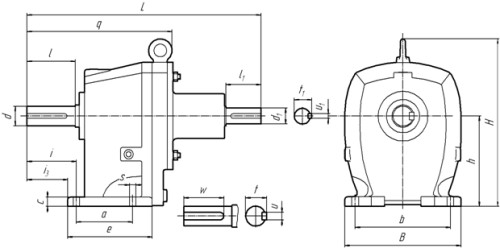

1Ц2С-100 на лапах

Размеры выходного вала, мм

Цилиндрический

d	t	l	u	w	T
45	48,5	110	14	104	М16х7Н

Размеры входного вала

d1	t1	l1	u1
32	35	10	58

Присоединительные размеры, мм

a	b	c	e	s
130	210	22	195	14

Габаритные размеры, мм

h	i	i3	L	B	H
212	110	90	500	255	390

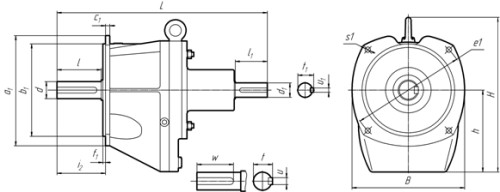

1Ц2С-100 фланцевое исполнение

Цилиндрический

d	t	l	u	w	T
45	48,5	110	14	104	М16х7Н

Размеры входного вала

d1	t1	l1	u1
32	35	10	58

Присоединительные размеры, мм

a1	b1	c1	e1	f1	s1
270	230	14	275	7	14

Габаритные размеры, мм

h1	i2	L	B	H
210	120	500	270	388
