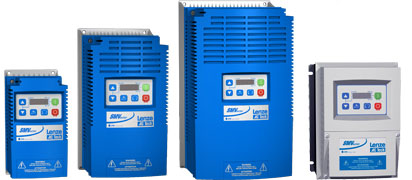

Частотные преобразователи серии SMV (векторное управление)
Новая серия SMV сконструирована по принципу соответствовать требованиям всех основных применений частотного преобразователя. SMV прост в управлении благодаря новому типу клавиатуры, а это значит, что программирование частотного преобразователя займет считанные секунды.
Впечатляющие характеристики векторного режима, опциональная возможность подключения по любому протоколу делают SMV отличным выбором за его приемлемую цену.
Документация (pdf):
Функции:
Регулирование скорости
Разгон,
Торможение,
Реверсирование
Защита двигателя от перегрузки по току, напряжению, обрыва фаз
Температурный контроль электродвигателя
Компенсация скольжения
Торможение постоянным током
Новый продукт фирмы Lenze-ACTech серии SMV со степенью защиты IP65 (полная пыле- влагозащита) создан специально для применений в запыленных помещениях, в помещениях с высокой влажностью или с вероятностью попадания воды. С появлением данного продукта можно частотный преобразователь можно монтировать вне шкафа, что уменьшает размеры самого шкафа.
Преимущества частотного преобразователя SMV со степенью защиты IP65:
IP65 полная пыле- влагозащита,
Наличие склад Москва,
Доступная цена,
Температурный режим –10 + 45 град.
Встраиваемые опционально модули связи:
RS-485 Modbus-RTU
Ethernet/IP
Profibus
Device Net
CANopen
LECOM
|
Области применения:
Главный привод металлорежущих станков
Подъемно-транспортное оборудование
Намотчики
Дробилки
Конвейеры с тяжелым пуском и переменной
нагрузкой
Групповой привод насосов (насосные станции
2-го и 3-го подъема)
|
Области применения частотного преобразователя серии SMV со степенью защиты IP65:
Конвейеры
Насосы
Деревообработка
Пищевая промышленность
Фармацевтическая промышленность
Стиральные машины
Сельхозтехника
|
Опции:
Модули динамического торможения
Выносной пульт в защите IP 65 для встраивания в шкаф
Рабочие режимы:
Управление по U/f (линейное или квадратичное)
Бездатчиковое векторное управление – режим управления скоростью
Бездатчиковое векторное управление – режим управления моментом
Диапазон регулирования с поддержанием номинального момента 1:50
Отличительные признаки:
Компактность
Уникальный встроенный модуль памяти EPM
Технические характеристики:
| Частота коммутации 4, 6, 8 ,10, 12 и 16 kHz |
|
Цифровые входы:
- выделенный под сигналы старт/стоп
- при программируемых
|
Цифровые выходы:
- релейный выход
- открытый коллектор
|
|
Аналоговые входы:
- 0-10 В
- 4-20 мА
|
Аналоговые выходы:
- 0 - 10 В
|
|
2-я рампа разгона/останова
8 настраиваемых фиксированных частот
PID-регулятор
S-кривая
Выходная частота до 500 Hz
|
Номинальные характеристики частотного преобразователя SMV мощностью 0.25 kW… 2.2 kW
Электропитание 240 В, однофазное (2/PE) (170...264V) , 48 Гц… 62Гц
| Тип |
Степень защиты |
Мощность [л.с./кВт] |
Выходной ток Iin (240V) [A] |
Выходной ток |
Мощность
потерь [Вт] |
(2/PE)
In [A] |
(3/PE)
In [A] |
Climmax [% ] |
N1/IP31 |
N4X/IP65
нет фильтра |
| ESV251…2S … |
IP31 |
0.33 / 0.25 |
3.4 |
1.7 |
- |
200 |
20 |
- |
| ESV371…2Y … |
IP31/IP65 |
0.5 / 0.37 |
5.1 |
5.1 |
2.9 |
200 |
27 |
26 |
| ESV751…2Y … |
IP31/IP65 |
1 / 0.75 |
8.8 |
8.8 |
5.0 |
200 |
41 |
38 |
| ESV112…2Y…. |
IP31/IP65 |
1.5/1.1 |
12.0 |
12.0 |
6.9 |
200 |
64 |
59 |
| ESV152…2Y … |
IP31/IP65 |
2 / 1.5 |
13.3 |
13.3 |
8.1 |
200 |
75 |
69 |
| ESV222…2Y … |
IP31/IP65 |
3 / 2.2 |
17.1 |
17.1 |
10.8 |
200 |
103 |
93 |
Номинальные характеристики частотного преобразователя SMV мощностью 0.37 kW… 45 kW
Электропитание 400…480 В, трехфазное (3/PE) (400В: 340…440В), (480В: 340…528В), 48Гц… 62Гц
|
Тип
|
Степень защиты |
Мощность [л.с./кВт] |
Выходной ток Iin (240V) [A] |
Выходной ток |
Мощность
потерь [Вт] |
| In [A] |
Climmax [%] |
N1/IP31 |
N4X/IP65
нет фильтра/
с фильтром |
| 400 V |
480 V |
400 V |
480 V |
400 V |
480 V |
|
ESV371…4T …
|
IP31/IP65 |
0.5 / 0.37 |
1.7 |
1.5 |
1.3 |
1.1 |
175 |
200 |
23 |
21/25 |
|
ESV751…4T …
|
IP31/IP65 |
1 / 0.75 |
2.9 |
2.5 |
2.4 |
2.9 |
175 |
200 |
37 |
33/37 |
|
ESV112…4T ….
|
IP31/IP65 |
1.5 / 1.1 |
4.2 |
3.6 |
3.5 |
3.0 |
175 |
200 |
48 |
42/46 |
|
ESV152…4T …
|
IP31/IP65 |
2 / 1.5 |
4.7 |
4.1 |
4.0 |
3.5 |
175 |
200 |
57 |
50/54 |
|
ESV222…4T …
|
IP31/IP65 |
3 / 2.2 |
5.1 |
5.4 |
5.5 |
4.8 |
175 |
200 |
87 |
78/82 |
|
ESV302…4T …
|
IP31/IP65 |
4 / 3 |
8.3 |
7.0 |
7.6 |
6.3 |
175 |
200 |
- |
- /95 |
|
ESV402…4T …
|
IP31/IP65 |
5 / 4 |
10.6 |
9.3 |
9.4 |
8.2 |
175 |
200 |
128 |
103/111 |
|
ESV552…4T …
|
IP31/IP65 |
7.5 / 5.5 |
14.2 |
12.4 |
12.6 |
11.0 |
175 |
200 |
178 |
157/165 |
|
ESV752…4T …
|
IP31/IP65 |
10 / 7.5 |
18.1 |
15.8 |
16.1 |
14.0 |
175 |
200 |
208 |
190/198 |
|
ESV113…4T …
|
IP31/IP65 |
15 / 11 |
27.0 |
24.0 |
24.0 |
21.0 |
155 |
180 |
418 |
388/398 |
|
ESV153…4T …
|
IP31/IP65 |
20 / 15 |
35.0 |
31.0 |
31.0 |
27.0 |
155 |
180 |
493 |
449/459 |
|
ESV183…4T …
|
IP31/IP65 |
25 / 18 |
44.0 |
38.0 |
39.0 |
34.0 |
155 |
180 |
645 |
589/600 |
|
ESV223…4T …
|
IP31/IP65 |
30 / 22 |
52.0 |
45.0 |
46.0 |
40.0 |
155 |
180 |
709 |
637/647 |
|
ESV303…4T …
|
IP31 |
40 / 30 |
68 |
59 |
60 |
52 |
|
180 |
1020 |
- |
|
ESV373…4T …
|
IP31 |
50 / 37.5 |
85 |
74 |
75 |
65 |
|
180 |
1275 |
- |
|
ESV453…4T …
|
IP31 |
60 / 45 |
100 |
87 |
88 |
77 |
|
180 |
1530 |
- |
