Серия Fe

Преобразователи частоты Bosch Rexroth серии Fe

Преобразователь частоты серии Fe был разработан для использования при тяжелых промышленных условиях в применениях с разомкнутым контуром (Open-Loop).

Для оптимальной работы при различных режимах пользователям предлагается два варианта исполнения преобразователя частоты серии Fe:

  • G-Серия - для применений в областях с более высокой перегрузочной способностью (ленточные конвейеры, транспортеры, мешалки или экструдеры);
  • P-Серия - для применений с более высокой длительной нагрузочной способностью (в насосах, вентиляторах или дробилках).

Преимущества

  • Встроенный пульт оператора.
  • Документация и программное обеспечение на русском языке.
  • Сервисное обслуживание в РФ.
  • Низкая цена при высоком немецком качестве.
  • Простота в монтаже и управлении.
  • Встроенный тормозной транзистор (до 15 кВт).

Технические характеристики

  • Диапазон мощностей от 0,75 до 110 кВт.
  • 3 фазы 380 до 480 В (-15 %/+10 %).
  • Перегрузочная способность. Для версии G: 200% в течение 1 с, 150% в течение минуты. Для версии P: 120% в течение минуты, 105% в течение часа.
  • Выходная частота напряжения от 0 до 650 Гц.
  • Настраиваемая несущая частота модуляции (ШИМ) от 1 до 15 кГц с возможностью автоматического переключения на более низкую частоту при перегреве.
  • ПИ-регулятор и технологический контроллер
  • Автоматическое определение параметров двигателя.
  • Режим безсенсорного векторного управления (автобуст и компенсация скольжения).
  • Настраиваемое торможение постоянным током.
  • Автоматическая функция экономии электроэнергии (подстройка U/f-кривой в зависимости от нагрузки).
  • Конфигурируемая U/f кривая.
  • Диапазон регулирования скорости вращения 1:100.

Интерфейсы:

  • RS485;
  • ModBus или опционально Profibus;
  • 8 цифровых входа;
  • 3 аналоговых входа;
  • энкодерный интерфейс;
  • два аналоговых выхода (0-10В, 4-20 mA);
  • Один частотный выход (0-50кГц);
  • Два программируемых выхода;
  • Один программируемый релейный выход.

Токовые характеристики

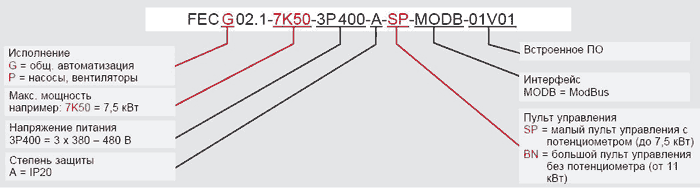

Артикул Типоразмер Мощность, кВт Длительный номинальный ток, А
0K75-3P400-A-SP-MODB-01V01 1 0,75 2,5
1K50-3P400-A-SP-MODB-01V01 1 1,5 4
2K20-3P400-A-SP-MODB-01V01 1 2,2 6
4K00-3P400-A-SP-MODB-01V01 1 4 10
5K50-3P400-A-SP-MODB-01V01 1 5,5 13
7K50-3P400-A-SP-MODB-01V01 1 7,5 17
11K0-3P400-A-BN-MODB-01V01 2 11 24
15K0-3P400-A-BN-MODB-01V01 2 15 33
18K5-3P400-A-BN-MODB-01V01 3 18 39
22K0-3P400-A-BN-MODB-01V01 3 22 44
30K0-3P400-A-BN-MODB-01V01 4 30 60
37K0-3P400-A-BN-MODB-01V01 4 37 75
45K0-3P400-A-BN-MODB-01V01 5 45 95
55K0-3P400-A-BN-MODB-01V01 5 55 110
75K0-3P400-A-BN-MODB-01V01 6 75 152
90K0-3P400-A-BN-MODB-01V01 6 90 183
110K-3P400-A-BN-MODB-01V01 7 110 223

Особенности преобразователей частоты Bosch Rexroth серии Fe

Частотный преобразователь программируется при помощи специального программного обеспечения Rexroth Converter PC 4. Rexroth Converter PC 4 - это интуитивно понятное программное обеспечение для более простого и быстрого параметрирования и ввода в эксплуатацию нескольких Fe одинаковой или схожей конфигурации. Параметры задаются при помощи ПК, после чего записываются в преобразователь частоты по последовательному RS485-интерфейсу.

Дополнительное оборудование

Опционально для преобразователя частоты Fe доступны:

  • ЭМС-фильтр, обеспечивающий соблюдение требований по ЭМС и подавляющий токи утечки, вызванные емкостью проводников;
  • Сетевой дроссель, снижающий высокочастотные гармоники сетевого тока, защищающий преобразователь частоты от негативных воздействий сети и препятствующий обратному влиянию преобразователя на питающую сеть;
  • Фильтр dU/dt. Крутые фронты сигналов выходного напряжения в современных преобразователях в сочетании с длинным кабелем подключения двигателя часто приводят к переходным процессам, вызывающим перенапряжения на клеммах двигателя. Благодаря установке фильтра dU/dt на выходе преобразователя удается уменьшить данный эффект а также снизить токи утечки в кабеле двигателя.
  • Тормозной модуль (прерыватель). Необходим в преобразователях частоты с номинальной мощностью более 15 кВт для управления тормозным резистором.
  • Тормозной резистор. Для поглощения энергии торможения от преобразователей частоты в генераторных режимах доступны на выбор тормозные резисторы с различными допустимыми потребляемыми мощностями.
  • Выносной пульт оператора. Благодаря отдельному выносному пульту управления возможно удобное обслуживание преобразователей частоты, находящихся в закрытом шкафу управления. Для подключения имеются кабели длиной 1 м и 3 м.
  • PROFIBUS-адаптер. PROFIBUS-адаптер преобразовывает RS485-интерфейс Fe к стандарту PROFIBUS и позволяет осуществлять связь с вышестоящей системой управления станка. Монтаж адаптера осуществляется простым защелкиванием на DIN- рейку.

Применение

  • Преобразователи частоты можно применять в следующих областях:
  • Общая автоматизация
  • Строительная техника
  • Деревообрабатывающее оборудование
  • Оборудование для обработки полимерных материалов
  • Вентиляторы и оборудование кондиционирования воздуха
  • Пищевое и упаковочное оборудование
  • Переработка бумаги и печатные машины
  • Насосы, экологическое и очистное оборудование
  • Текстильные машины
  • Транспортное, складское и подъемно-транспортное оборудование
  • Металлообрабатывающее оборудование
