Редуктор цилиндрический горизонтальный двухступенчатый РМ-400
Назначение.
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения редукторов.
нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками, вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40? до плюс 50?С;
повышенная запыленность, неагрессивная среда;
климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.
Варианты сборки редукторов типа 1ЦУ.
I - с концами валов под муфты, в виде части зубчатой муфты ;
II - с концами под муфты;
Технические характеристики.
| Частота вращения входного вала об/мин |
PБmax
|
PТmax |
PMmax |
| 600 |
3,3
|
27,0 |
24,90 |
| 750 |
3,0
|
25,5 |
23,60 |
| 1000 |
2,7
|
22,5 |
21,65 |
| 1250 |
2,5
|
22,0 |
20,25 |
| 1500 |
2,3
|
21,0 |
20,1 |
Условные обозначения:
PБmax - максимально допустимая консольная нагрузка на входном валу, кН;
PТmax - максимально допустимая консольная нагрузка на выходном валу, кН;
PMmax - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.
Зависимость номинального крутящего момента от частоты вращения входного вала.
| Частота вращения вх. вала, об/мин |
Режим работы |
Номинальный крутящий момент , Нм |
| РМ-400 |
| Передаточное число |
номин. |
50,00
|
40,0 |
31,50 |
22,40 |
20,00 |
16,00 |
12,50 |
10,00 |
8,00 |
| фактич. |
48,57
|
40,17 |
31,50 |
23,34 |
20,49 |
15,75 |
12,64 |
10,35 |
8,23 |
| 600 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
8507
3480
3016
2552
1237
|
8251
3710
3198
2750
1215
|
7875
3160
2759
2357
1254
|
7322
11150
3010
2564
1264
|
7015
9788
3034
2578
1272
|
5768
2984
2608
2207
1329
|
5233
2858
2496
2113
1349
|
4862
2670
2324
1978
1351
|
4259
2503
2175
1848
1337
|
| 750 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
8476
3217
2784
2351
1176
|
8187
3377
2917
2507
1126
|
7785
3050
2648
2247
1244
|
6987
3092
2706
2289
1249
|
6656
3132
2715
2323
1253
|
5517
2648
2307
1966
1344
|
5072
2512
2190
1868
1353
|
4549
2360
2057
1754
1345
|
4036
2202
3491
1625
1342
|
| 1000 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
8353
2691
2320
1995
1160
|
8059
3070
2686
2264
1151
|
7373
2739
2378
2016
1234
|
6690
2720
2364
2007
1249
|
6264
2643
2290
1860
1253
|
5191
2317
2016
1715
1279
|
4649
2246
1956
1667
1340
|
4153
2077
1810
1543
1335
|
3578
1769
1549
1282
1337
|
| 1250 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
8353
2747
2376
2005
1151
|
7983
2825
2456
2088
1136
|
6982
2408
2095
1782
1252
|
6244
2408
2105
1784
1249
|
5873
2427
2114
1801
1253
|
4815
2095
1830
1553
1264
|
4299
1913
1662
1411
1353
|
3797
1819
1519
1329
1345
|
3271
1541
1352
1145
1352
|
| 1500 |
Особо легкий
ПВ=15%
ПВ=25%
ПВ=40%
ПВ=100%
|
8198
2475
2166
1825
835
|
7804
2507
2200
1868
1151
|
6721
2147
1886
1605
1244
|
5946
2215
1933
1635
1264
|
5547
2127
1918
1631
1266
|
4514
1886
1645
1394
1274
|
3985
1731
1497
1272
1296
|
3527
1549
1351
1147
1233
|
3093
1363
1179
1006
1195
|

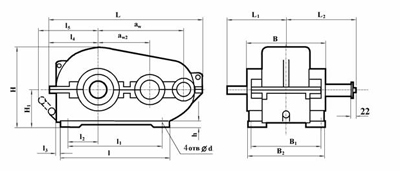

Габаритные и присоединительные размеры.
Тип
|
aw |
aw2 |
L |
l1 |
L2 |
l |
l1 |
l2 |
l3 |
Масса,
кг
|
РМ-400
|
400
|
250 |
816 |
270
|
325,5 |
440
|
370 |
80 |
75 |
210 |
Тип
|
l4
|
l5 |
B |
B1 |
B2 |
H |
H1 |
h |
d |
Масса,
кг
|
РМ-400
|
288
|
367 |
300 |
270 |
310 |
490 |
250 |
25 |
17 |
210 |
Размеры концов входных валов.
(возможно изготовление концов валов под заказ)
| Тип |
d |
d1 |
d3 |
d4
(не более)
|
l |
l1 |
b |
h |
t |
| РМ-400 |
40
|
35,9
|
М24x2 |
63 |
110 |
82 |
12
|
8 |
5
|
Размеры концов выходных валов.
- под муфты
| Тип |
d m6 |
d1 |
b |
l |
t |
| РМ-400 |
80
|
90 |
22
|
123 |
88 |
- в виде зубчатой муфты
| Тип |
m
|
z |
b |
L |
L1
(не менее)
|
k |
B
|
d F7 |
d1 f9 |
| РМ-400 |
3
|
56 |
25 |
57,5 |
16
|
26,5
|
45 |
90 |
135 |
|
