РЦД-250

Редуктор цилиндрический горизонтальный двухступенчатый РЦД-250

Назначение:


 Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.




Условия применения редукторов:


нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40oC до плюс 50oС;
климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.




 Варианты сборки редукторов типа 1ЦУ:







I - с концами валов под муфты, в виде части зубчатой муфты ;
II - с концами под муфты;

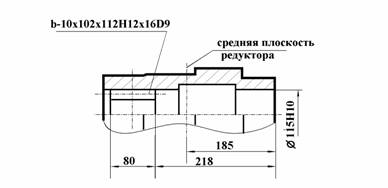

III- с полым выходным валом редуктора.

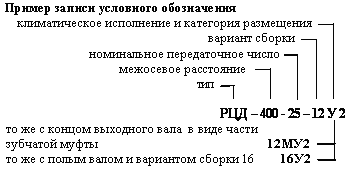

Технические характеристики:


Номинальное передаточное число 10 16 20 25 31,5 40 Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения

 вх. вала, об/мин
Режим работы Крутящий момент на выходном валу редуктора, Нм Рвх max Pвых max
500 Средний 989  989 940 895 895 844 200 10000
Тяжелый 769  715 792 893 794 844 1800 10000
Весьма тяжелый 604 605 666 764 676 765 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
700 Средний 933 926 940 895 895 844 2200 10000
Тяжелый 660  655 717 1290 739 1292 1800 10000
Весьма тяжелый 568 550 604 662 623 665 1400 8000
Непрерывный 505
505 480 457 457 431 1000 6400
1000 Средний 849  846 940 895 895 844 2200 10000
Тяжелый 604  595 662 716 667 716 1800 10000
Весьма тяжелый 539  505 549 595 563 601 1400 8000
Непрерывный 505  505 480 457 457 431 100 6400
1500 Средний 768  760 841 895 858 844 2200 10000
Тяжелый 568  540 592 645 602 653 1800 10000
Весьма тяжелый 505  505 534 556 503 544 1400 8000
Непрерывный 505  505 480 457 457 431 1000 6400

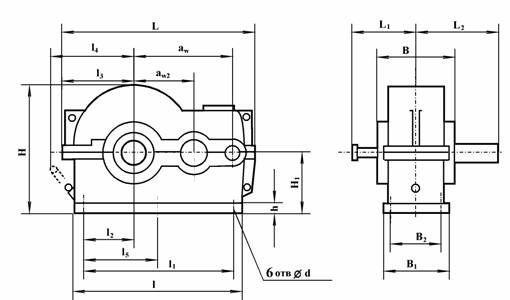

Габаритные и присоединительные размеры:








Тип
аw2  aw  L L1 L2 l l1 l2 l3 l4 l5 H H1 h d B B1 B2

Масса,

кг

РЦД-250 150
250 520 220 230 400 330 115 185 235 165 315 160 24 23 250 250 200 87



Размеры концов входных валов.
(возможно изготовление концов валов под заказ)



Тип
d d1 d3 d4 l l1 b h t
РЦД - 250 30 27,1 M20x1,5  50 80 58 5 5 3



Размеры концов выходных валов.
- в виде цилиндрического конца выходного вала




Тип
l d b t
РЦД - 250
82 45k6  14 49.5



- в виде зубчатой муфты




Тип
m z b L L1 k B d F7 d1 f9
РЦД - 250
3 48 25 50 16 22 45 90 110
