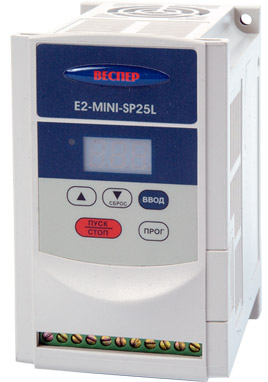

Преобразователи серии E2-MINI

Новое поколение популярного преобразователя серии MINI. В отличие от предшествующей модели преобразователь выполнен в компактном корпусе IP 20 со встроенным пультом управления, ЭМИ фильтром и расширенным набором функций.

Рекомендуется для управления приводами насосов, вентиляторов, лентопротяжных машин, фасовочно-упаковочных аппаратов, швейных машин, намоточно-размоточных узлов, транспортеров, навивочных машин, миксеров и т.д

Технические характеристики:

Диапазон мощностей 0,2 кВт - 2,2 кВт.

Выходная частота 1 - 200 Гц.

Защита двигателя от перегрузок.

Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления.

Встроенный ЭМИ фильтр класса А.

Питание 220/380 В, 50 Гц.

Краткие технические характеристики преобразователей серии E2-MINI

Базовая спецификация для серии L (220 В).

E2-MINI

SP25L

SP5L

S1L

S2L

S3L

Максимальная мощность электродвигателя, кВт

0,2

0,4

0,75

1,5

2,2

Полная мощность преобразователя, кВА

0,25

0,5

1,0

2,0

3,0

Выходной ток, А

1,4

2,3

4,2

7,5

10,5

Номинальное входное напряжение

1 Ф 220В (+10%-15%), 50 Гц (+/-5%)

Максимальное выходное напряжение

3 Ф 220В (пропорционально входному напряжению)

Вес, кг

0,8

1,7

Габариты, мм

72 х 132 х 118

118 х 143 х 172

Базовая спецификация для серии H (380 В).

E2-MINI

001H

002H

003H

Максимальная мощность электродвигателя, кВт

0,75

1,5

2,2

Полная мощность преобразователя, кВА

1,0

2,0

3,0

Выходной ток, А

2,3

3,8

5,2

Номинальное входное напряжение

3 Ф 380В (+10%-15%), 50Гц (+/-5%)

Максимальное выходное напряжение

3 Ф 380В (пропорционально входному напряжению)

Вес, кг

1,7

1,7

1,7

Габариты, мм

118 х 143 х 172

Технические характеристики

Параметр

Содержание

Тип управляющих сигналов

PNP

Регулирование частоты

Диапазон

1~200 Гц

Дискретное:

Аналоговое:

0.1 Гц (1.0~99.9 Гц)

1 Гц (100~200 Гц)

1 Гц / 50 Гц

Внутреннее задание

С клавиатуры, кнопками ^Ў

Внешний сигнал задания частоты

0~10 В, 4~20 мА, 0~20 мА

Другие функции

Верхнее и нижнее ограничение частоты

Общее управление

Несущая частота

4-16 кГц

Время разгона / торможения

0.1~999 сек

Характеристика U/F

3 предустановленные характеристики

Компенсация момента

Настраиваемый уровень (0 ~10 %)

Многофункциональный вход

2 входа: фиксированная скорость 1, 2, 3 / шаговая скорость / аварийный останов / блокировка / сброс

Многофункциональный выход

1 выход: Ошибка / Работа / Достижение частоты

Тормозной момент

< 20% для всех моделей (без подключения внешнего тормозного резистора)

< 100% c внешним тормозным резистором для моделей:
S2L, S3L, 001H, 002H, 003H

Другие функции

Плавный останов или останов выбегом, автоперезапуск, установка параметров торможения постоянным током

Индикация

3 семисегментных индикатора, отображающих частоту / параметры / сигналы аварии.

Рабочая температура

-10 ~ + 50 ^оС

Относительная влажность

0~95% (без образования конденсата)

Вибрация

не более 1g при частоте < 20 Гц,
не более 0,2 g при частоте 20…50 Гц

Электромагнитная совместимость

Класс А (встроенный EMI фильтр)

Исполнение

IP20

Функции защиты

Перегрузка по току

150% в течение 1 мин.

Повышенное напряжение

Напряжение цепи пост. тока > 400 В (класс 220 В);

> 800 В (класс 380 В)

Пониженное напряжение

Напряжение цепи пост. тока < 200 В (класс 220 В);

< 400 В (класс 380 В)

Провал питания

0~2 сек: перезапуск с определением скорости

Ограничение тока

При разгоне / торможении / постоянной скорости

Функции защиты

Короткое замыкание на выходе

Электронная защита

Неисправность заземления

Электронная защита

Другие функции

Защита от перегрева

Монтаж

На винты или DIN-рейку (опция)

Таблица габаритных размеров и весов для моделей E2-MINI

Мощность, кВт

Габариты,мм

Ш х В х Г

Вес, кг

0,2 - 0,75 (220 В)

72 х 132 х 118

0,8

1,5 – 2,2 (220 В)

0,75 – 2,2 (380 В)

118 х 143 х 172

1,7

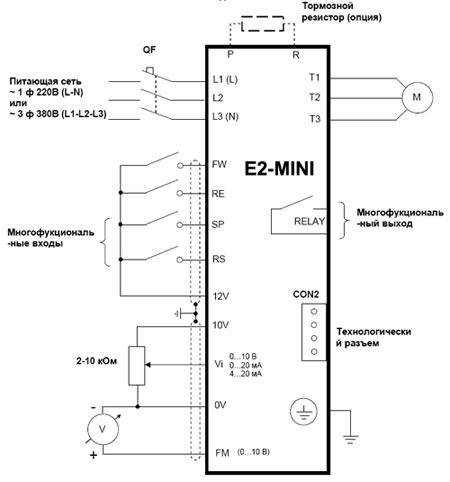

Схема подключения E2-MINI
