Преобразователи E2-8300

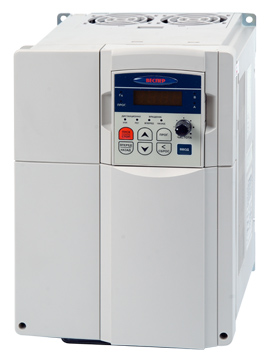

Малогабаритные векторные преобразователи E2-8300

Новая модель серии EI-8000 со встроенным промышленным PLC контроллером и существенно расширенными функциональными возможностями по отношению к EI-8001.

Рекомендуется для управления приводами с постоянной, быстроменяющейся, а также вентиляторной нагрузкой: подъемно-транспортное оборудование, транспортеры, конвейеры, экструдеры, куттера, упаковочные и дозирующие машины, сушильные агрегаты, сепараторы, мельницы, дробилки, вентиляторы, насосы, компрессоры и т.д

Технические характеристики:

• Диапазон мощностей 0,4 кВт - 55 кВт.
• Выходная частота 0,1 - 650 Гц.
• Полная защита двигателя.
• Векторное управление без обратной связи.
• Встроенный ПИД-регулятор.
• Встроенный PLC контроллер.
• Программирование группы преобразователей с помощью модуля копирования.
• Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления.
• Возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS).
• Встроенный ЭМИ фильтр класса А.
• Питание 220/380 В, 50 Гц.

Краткие технические характеристики малогабаритных векторных преобразователей E2-8300

Е2-8300-

SP5L

S1L

S2L

S3L

001H

002H

003H

005H

007H

010H

015H

020H

025H

030H

040H

050H

060H

075H

Мощность применяемого двигателя, кВт

0,4

0,75

1,5

2,2

0,75

1,5

2,2

3,7

5,5

7,5

11

15

18,5

22

30

37

45

55

Напряжение питания

Однофазное: 200-240В +10%-15%, 50-60Гц±5%

Трехфазное: 380-480В +10%-15%, 50-60Гц±5%

Номинальный выходной ток, A

3,1

4,5

7,5

10,5

2,3

3,8

5,2

8,8

13,0

17,5

25

32

40

48

64

80

96

128

Выходное напряжение

Трехфазное: от 0 до Uпит.

Трехфазное: от 0 до Uпитания

Хар-ки управления

Режим управления

U/F или управление вектором тока

Выходная частота

От 0,1 до 650,0 Гц

Момент при пуске

150%/1Гц (при управлении вектором тока)

Тормозной момент

До 20% для моделей со встроенным тормозным резистором и 100 % при внешнем тормозном резисторе.

Кратность регулирования скорости

1:50 (при управлении вектором тока)

Точность регулирования скорости

±0,5% (при управлении вектором тока)

Точность ввода задания

Дискретное: 0,01Гц (Прим.*1). Аналоговое: 0,05 Гц / 50Гц (10 бит)

Ввод задания

Кнопками ^Ў или потенциометром на пульте управления

Функции дисплея

Четырехразрядный светодиодный индикатор, индикатор состояния, отображение частоты / скорости / линейной скорости / напряжения цепи постоянного тока / выходного напряжения / тока / направления вращения / констант преобразователя / списка ошибок / версии ПО

Внешние сигналы

Внешний переменный резистор / 0-10В / 4-20мА / 10-0В / 20-4мА Многофункциональные входы на клеммах ТМ2 позволяют управлять пуском/остановом, скоростью и множеством других функций.

Функция ограничения частоты

Независимая установка верхнего / нижнего пределов ограничения частоты и трех диапазонов запрещенных частот.

Частота коммутации

От 2 до 16 кГц

Характеристики U/F

18 фиксированных и 1 программируемая характеристики.

Управление разгоном / торможением

Две ступени разгона / торможения (0,1 – 3600 сек) и S-кривые (см. описание константы 3-05)

Многофунк-циональные входы

6 дискретных, 1 или 2 аналоговых, 30 функций (см. описание константы 5-00…5-06)

Сигналы дискретных входов

Переключаемые NPN/PNP

Многофунк-циональные дискретные выходы

2 выхода, 16 функций (см. описание констант 8-02~8-03)

Многофунк-циональный аналоговый выход

6 функций (см. описание констант 8-00/8-01)

Другие функции

Перезапуск при потере питания, определение скорости, определение перегрузки, 8 предустановленных скоростей, переключение темпов разгона / торможения (2 ступени), S-образные кривые, 2-х и 3-х проводное управление, ПИД-регулятор, ограничение момента, компенсация скольжения, верхнее и нижнее ограничение частоты, режим экономии энергии, режим управления по протоколу Modbus от PC или КПК, автоматический перезапуск, встроенный PLC с набором простых логических функций.

Управление по каналу последовательной связи

Через порты RS232 или RS485 Точка-точка (RS-232) или многоточечное соединение (RS485). Установка скорости передачи / количества стоповых бит / четности.

Защитные функции

Перегрузка

Защита двигателя (с устанавливаемой характеристикой) и преобразователя (150 % в течение 1 мин).

Защита предохраните-лями

При срабатывании предохранителя двигатель останавливается.

Перенапряжение

для класса 220В при напряжении цепи постоянного тока >410В, для класса 380В при напряжении цепи постоянного тока >820В

Пониженное напряжение

для класса 220В при напряжении цепи постоянного тока <190В, для класса 380В при напряжении цепи постоянного тока <380В

Перезапуск при потере питания

при потере питания на время от 15 мс до 2 с возможен перезапуск с определением скорости

Предотвращение срыва

Защита от срыва при разгоне / торможении / работе.

Короткое замыкание на выходе

Электронная защита

Неисправность заземления

Электронная защита

Другие функции

Защита от перегрева радиаторов, определение перегрузки по моменту, защита от ошибок подключения клемм управления, запрет обратного вращения, запрет пуска после перерывов в питании или аварийного останова, блокировка изменения констант.

Окружающая среда

Температура среды

От -10 до +50°С (прим.*2)

Температура хранения

От -20 до +60°С

Относительная влажность

От 0 до 95% (без конденсата)

Допустимая вибрация

1g (9.8м/с2 )

Степень защиты оболочки

IP20 (0,4…22 кВт) , IP00 (30…55 кВт) по ГОСТ 14254-96

Электромагнитная совместимость

Встроенный фильтр класса А по ГОСТ Р51318.11-99 (0,4…11 кВт)

Примечания:
*1.При задании свыше 100 Гц разрешение составляет 0,1 Гц при управлении с пульта управления и 0,01 Гц при управлении с компьютера или контроллера.
*2. Для моделей мощностью 3,7 кВт и менее с закрытой верхней пылезащитной крышкой - от -10 до +40°С.

Таблица габаритных размеров и весов для моделей E2-8300

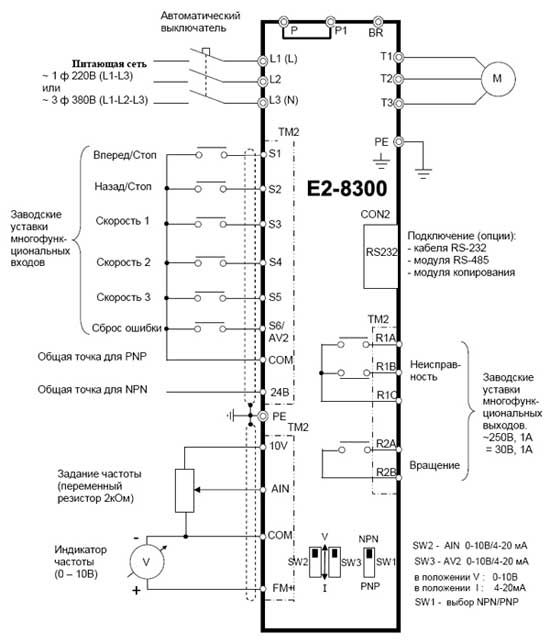

Схема подключения E2-8300
