Преобразователи частоты Vacon NXS

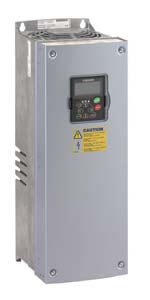

Преобразователи частоты Vacon NXS

Оригинальная конструкция преобразователя частоты, позволила добиться отличной защиты от помех. Цепь независимого отключения гарантирует правильную работу алгоритмов управления электродвигателем, а также защит преобразователя частоты и мотора, компонентов и системы охлаждения.

Степени защиты корпуса IP21 и IP54, а также встроенный дроссель переменного тока и фильтр ЭМС позволяют использовать ПЧ Vacon NXS в любых условиях.

Мастер первого зауска и пакет предъустановленных программ All-in-One, процес настройки параметров ПЧ чрезвычайно легким и простым.

Широкий набор стандартных сигналов входов/выходов и большое количество опционных плат расширения придает преобразователю частоты Vacon NXS высокую универсальность.

Модульная конструкция преобразователя частоты Vacon NXS дает несколько преимуществ: клеммник сигналов управления отделен от силового модуля, заменять и устанавливать платы расширения легко и удобно, проста замена вентилятора охлаждения, съемная панель управления может применяться для копирования параметров.

Характеристики

  • Режим управления скалярный или векторное без обратной связи
  • Статическая погрешность по скорости < 1%
  • Низкие пульсации момента
  • Высокая устойчивость к резонансным вмбрациям
  • Пусковой момент > 200%, в зависимости от соответствия мощности двинателя и преобразователя
  • Возможно использование в многодвигательном приводе
  • Применение в высокоскоростных приложениях (до 7200Гц)
  • Снижение шума электродвигателя (Fsw=10кГц без изменения нагрузочной способности)

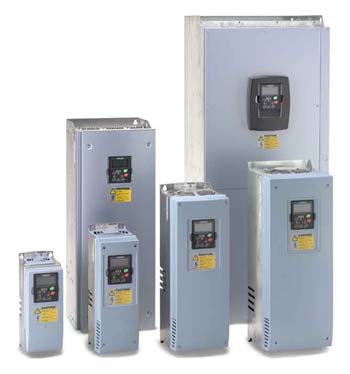

Конструкция преобразователей частоты Vacon NXS чрезвычайно компактна. IP54 модули самые компактные из представленных на рынке. Все преобразователи частоты этой серии подходят как для крепления к стене, так и для монтажа в шкаф, и имеют все необходимые компоненты: встроенный дроссель переменного тока, встроенный фильтр ЭМС, защищенные вводы кабеля, защиту от пыли и брызг воды. Эффективная система охлаждения позволяет использовать ПЧ при высокой температуре окружающей среды (+50°C), а также устанавливать высокую частоту коммутации ключей силового модуля, без изменения нагрузочной характеристики преобразователя.

В преобразователях частоты серии Vacon NXS нет жестко привязанных к модулю управления сигналов входов/выходов. В модуле управления есть пять слотов (A, B, C, D и E) для установки плат расширения входов/выходов и в зависимости от требуемой конфигурации, платы могут устанавливаться в один из свободных слотов. (смотрите таблицу внизу).

ПЧ Vacon NXS поставляются с двумя предъустановленными платами OPT-A1 и OPT-A2. К модулю управления в любое время могут быть подключены дополнительные платы.

Разъемы на клеммах плат расширения, простой монтаж, автоматическое определение типа установленной платы, а также подробные инструкции делают установку плат управления простой и быстрой. Vacon NXS - самый гибкий преобразователь частоты на рынке.

Внешнее +24В питание позволяет осуществлять коммуникацию с модулем управления, даже при отсутствии питающего напряжения на входе преобразователя. (связь по Fieldbus и доступ к параметрам).

Помехозащищенная текстовая панель управления высокой четкости, с продуманной структурой меню и функцией копирования параметров, делает процесс ввода преобразователя частоты в эксплуатацию и точную настройку максимально простой и удобной.

Пакет программного обеспечения All-in-One содержит семь программ управления, каторые могут быть выбраны в любой момент при помощи специального параметра. Для преобразователя частоты Vacon NXS существует большое количество специальных программ управления. При помощи свободно распространяемого программного обеспечения Vacon NCLoad, программы управления могут быть легко загружены в преобразователь частоты. Программа Vacon NCDrive позволит пользователям осуществлять мониторинг параметров преобразователя частоты, изменять параметры конфигурации, а также управлять преобразователем частоты. Vacon NCEngineering дает возможность изменять алгоритмы управления заложенные в стандартный пакет программного обеспечения All-in-One.



Технические характеристики

Подключение питания
Входное напряжение Uin 208…240 В; 380…500 В; 525…690 В; –10%…+10%
Входная частота 45…66 Гц
Частота пусков одно включение в минуту или меньше
Подключение двигателя
Выходное напряжение 0-Uin
Длительный выходной ток IH: температура окр. среды макс. +50°C, перегрузка 1,5 x IH (1 мин/10 мин)
  IL: температура окр. среды макс. +40°C, перегрузка 1,1 x IL (1 мин/10 мин)
Пусковой ток Is 2 сек. каждые 20 сек.
Выходная частота 0...320 Гц; до 7200 Гц со специальным программным обеспечением
Разрешение по частоте 0,01 Гц
Параметры управления
Режим управления Скалярный U/f ; Векторное управление без обратной связи (скорость, момент)
Частота коммутации NX_2/ до NX_0061 включительно
  NX_5: 1…16 кГц; заводская установка 10 кГц, начиная с NX_0072:  1…10 кГц; заводская установка 3.6 кГц
  NX_6: 1…6 кГц; заводская установка 1.5 кГц
Точка ослабления поля 8…320 Гц
Время разгона 0…3000 сек.
Время торможения 0…3000 сек.
Торможение Постоянным током: 30%*TN (без тормозного резистора), торможение потоком
Окружающая среда
Рабочая температура IH: -10°C (без образования инея) ... +50°C
  IL: -10°C (без образования инея) ... +40°C
Температура хранения -40…+70°С
Относительная влажность 0…95%
Качество воздуха
-химические пары IEC 721-3-3, модуль в работе, класс 3C2
-механические частицы IEC 721-3-3, модуль в работе, класс 3C2
Высота над уровнем моря 100% нагрузка, до 1000 м
1-% снижения нагрузки на 100 м свыше 1000 м; макс. 3000 м
Вибрации EN50178/EN60068-2-6 5...150 Гц
Амплитуда 1 мм (пик) на частоте 3…15.8 Гц
Макс. ускорение 1 G на частоте 15.8…150 Гц
Удар EN50178, EN60068-2-27 UPS испытание на удар
Хранение и перевозка: max 15 G, 11 м/сек (в упаковке)
Класс защиты IP21 и IP54
Помехоустойчивость Удовлетворяет всем ЭМС директивам
Излучение помех EMC level H: EN 61800-3 (1996)+A11 (2000) (1-я среда, ограниченное распространение);
EN 61000-6-4, EN50081-2; EN55011 class A.
  EMC level C: EN 61800-3 (1996)+A11 (2000) (1-я среда, неограниченное распространение);EN 61000-6-3, EN50081-1,-2; EN55011 class B.
  EMC level L: EN 61800-3 (1996)+A11 (2000) (2-я среда, неограниченное распространение).
  EMC level T: Малый ток утечки на землю применяется в IT сетях (может быть модифицирован из модулей класса H)
Безопасность EN50178, EN60204-1, EN 60950, CE, UL, cUL, FI, ГОСТ Р, IEC61800-5 (детальная информация указана на шильдике преобразователя)
Сигналы управления (OPT-A1,OPT-A2 или OPT-A1, OPT-A3
Аналоговый вход по напряжению 0…+10 В (–10 В…+10 В джойстик), Ri = 200 кОм, разрешение 0.1%, точность ±1%
Аналоговый вход по току 0(4)…20 мA, Ri = 250 Ом дифференциальный, разрешение 0.1%, точность ±1%
Дискретный вход 6, позитивная или негативная логика; 18…30 В-
Дополнительное питание +24 В, ±15%, макс. 250 мA
Опорное напряжение +10 В, +3%, макс. нагрузка 10 мA
Аналоговый выход 0(4)…20 мA; макс. 500 Ом, разрешение 10 bit, точность ±2%
Дискретный выход Открытый коллектор, 50 мA/48 В
Релейный выход 2 программируемых взаимозаменяемых (НО/НЗ) релейных выхода (OPT-A3: НО/НЗ+НО)
Характеристики Мин. нагрузка: 5 В/10 мA
Термисторный вход (OPT-A3) Гальванически изолированный, Rразм = 4.7 кОм
Защитные функции
  сверхток, перенапряжение, низкое напряжение, замыкание на землю, перегрев преобразователя, перегрузка , заклинивание и недогрузка двигателя
защита от короткого замыкания цепей +24 В и +10 В
