Преобразователи частоты Vacon NXL

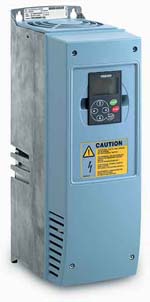

Компактная конструкция и удобство монтажа выгодно отличают преобразователи частоты Vacon NXL. Модули с классами защиты IP21 и IP54 предназначены для монтажа на стену, а также могут устанавливаться в шкафы. Благодаря встроенным входному дросселю переменного тока и фильтрам ЭМС ПЧ Vacon NXL может использоваться в промышленных и бытовых сетях.

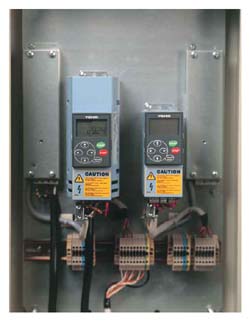

Приводы малой мощности типоразмеров MF2 и MF3 с классом защиты IP20 предназначены для монтажа в шкафы. Они могут устанавливаться на DIN-рейку или крепиться винтами, используя заднюю или боковую поверхность.
Преобразователи Vacon NXL могут быть введены в работу без предварительной настройки параметров. Если необходимо, задание параметров осуществляется с использованием панели управления с 7-сегментным дисплеем, либо при помощи персонального компьютера и программного пакета NCDrive.
Помимо стандартного набора входов/выходов, привод NXL содержит встроенный интерфейс RS485 (протокол Modbus RTU). Возможна установка дополнительной платы расширения интерфейса. Большинство плат I/O для преобразователей NXS/NXP может использоваться и в NXL, например платы аналоговых и дискретных сигналов, адаптеры протоколов Fieldbus.
Характеристики
- Режим управления скалярный или векторный без обратной связи
- Статическая погрешность по скорости < 1%
- Низкие пульсации момента
- Режим оптимизации момента
- Пусковой момент > 200%, в зависимости от соответствия мощности двинателя и преобразователя
- Возможно использование в многодвигательном приводе
- Режим энергосбережения
- Возможность использования внешнего питания 24В, сохраняющего функциональность управления и связи по протоколу Fieldbus при отказе сети
- Температурное управление вентилятором охлаждения
- Встроенный тормозной прерыватель (кроме типоразмера MF2)
- Встроенный фильтр ЭМС (радиочастотных помех) для промышленных и бытовых сетей(H-класс ЭМС)
- Фильтр ЭМС класса C для особо чувствительных к помехам зон (например в медучереждениях)
- Разнообразные классы защиты корпуса IP20, IP21 и IP54
- Надежная защита электродвигателя
Приводы NXL поставляются в комплекте с простой в использовании универсальной макропрограммой. Необходимость дополнительной настройки параметров сведена к минимуму. Все входы и выходы - свободно программируемые. Реализованы следующие функции:
- автоматический перезапуск
- многофакторная защита двигателя
- пуск вращающегося двигателя
- функция автоматического отключения
- ПИД-регулирование с возможностью управления группой из 4 насосов
Технические характеристики
| Подключение двигателя |
| Длительный выходной ток |
IH: температура окр. среды макс. +50°C, перегрузка 1,5 x IH (1 мин/10 мин) |
| IL: температура окр. среды макс. +40°C, перегрузка 1,1 x IL (1 мин/10 мин) |
| Пусковой ток |
2 x IH 2 сек. каждые 20 сек., если выходная частота < 30 Гц и температура радиатора < +60°C |
| Выходная частота |
0...320 Гц |
| Параметры управления |
| Режим управления |
Скалярный U/f ; Векторное управление без обратной связи (ошибка < 1%) |
| Частота коммутации |
1...16 кГц, заводская установка 6 кГц |
| Окружающая среда |
| Рабочая температура |
IH: -10°C (без образования инея) ... +50°C |
| IL: -10°C (без образования инея) ... +40°C |
| Класс защиты |
IP20: MF2 и MF3;
IP21 и IP54: MF4, MF5 и MF6 |
| Помехоустойчивость |
соответствует стандартам EN50082-1, -2 и EN61800-3 |
| Излучение помех |
EMC-класс H: EN61800-3, 1-я и 2-я среда, ограниченное распространение |
| EMC-класс C: EN 61800-3, 1-я и 2-я среда, неограниченное распространение, EN50081-1, -2 |
| MF2 и MF3 требуют установки внешних фильтров ЭМС |
| Безопасность |
EN50178, EN60204-1, CE, UL, cUL, FI, ГОСТ Р, IEC61800-5 (детальная информация указана на шильдике преобразователя) |
| Защитные функции |
сверхток, перенапряжение, низкое напряжение, замыкание на землю, перегрев преобразователя, перегрузка , заклинивание и недогрузка двигателя |
| защита от короткого замыкания цепей +24 В и +10 В |
| |
Платы расширения I/O
Тип платы |
Сигналы I/O |
| OPT-AA |
3 DI, 1 RO (НО/НЗ), 1 DO |
| OPT-AI |
3 DI, 1 RO (НО), 1 Термистор (изолир.) |
| OPT-B2 |
1 RO (НО/НЗ), 1 RO (НО), 1 Термистор (изолир.) |
| OPT-B4 |
1 AI (мА, изолир.), 2 AO (мА, изолир.) |
| OPT-B5 |
3 RO (НO) |
Платы Fieldbus:
Тип платы |
Сигналы I/O |
| OPT-C2 |
RS-485 N2 (Modbus) |
| OPT-C3 |
Profibus DP |
| OPT-C4 |
LonWorks |
| OPT-C5 |
Profibus DP (разъем D9) |
| OPT-C6 |
CANopen (slave) |
| OPT-C7 |
DeviceNet |
| OPT-C8 |
RS-485 N2 (Modbus, разъем D9) Modbus (RS485) для NXL встроенный. |
| OPT-CI |
Modbus/TCP (Ethernet) |
| OPT-CJ |
BACnet |
| Прочее оборудование |
| |
Комплект для монтажа панели на двери шкафа: DRA-02L (кабель 2 м) |
| |
Тормозные резисторы |
| |
Комплект для монтажа на DIN-рейку для типоразмеров MF2-MF3 |
| |
Комплект для фланцевого монтажа для типоразмеров MF4-MF6 |
| |
Дополнительное лакирование плат для MF4-MF6 (защита от коррозии) |
| |
Внешний фильтр ЭМС для типоразмеров MF2-MF3, EMC-класс H |
| |
208-240 В, 1-фазная сеть: RFI-0013-2-1 |
| |
380-500 В, 3-фазная сеть: RFI-0008-5-1 |
| |
Модуль дроссель/фильтр ЭМС для типоразмеров MF2-MF3, EMC-класс H |
|
