Преобразователи частоты PumpMaster
Преобразователи частоты PumpMaster производятся в Южной Корее на современных автоматических линиях эксклюзивно для России. Частотные преобразователи разработаны для управления электродвигателями насосов и вентиляторов мощностью от 5,5 до 450 кВт. Контроль качества каждого частотного преобразователя проверяется на всех этапах производства, тем самым, обеспечивая высочайший уровень надежности выпускаемой продукции. Работа преобразователя частоты максимально продумана, что позволяет учесть любые потребности потребителя. Гарантия этому - большой опыт внедрения преобразователей частоты PumpMaster на предприятия Москвы и других городов России. Современный частотный привод PumpMaster имеет влагозащитный корпус, удобный интерфейс и компактное исполнение, что позволяет использовать частотный преобразователь в самых сложных условиях. Преобразователи частоты поставляются со съемными ЖК-пультами, имеющими понятный русский интерфейс. На пульте отображаются основные параметры, время работы частотного преобразователя, потребление электроэнергии и журнал сбоев.
Разработчики преобразователей частоты попытались уделить внимание тем функциям, которые действительно необходимы для управления насосами и вентиляторами. Избавившись от лишних элементов, частотный преобразователь стал обладать таким набором характеристик, которые максимально соответствуют специализации частотного привода. То есть частотный преобразователь по функциональному набору решил проблему обеспечения объектов жилищно-коммунального хозяйства бюджетным продуктом, полноценно решающим задачи внедрения энергосберегающих технологий.
Являясь интеллектуальным и универсальным устройством, частотный преобразователь не требует применения каких-либо дополнительных систем управления. Преобразователи частоты имеют два встроенных ПИД-регулятора, с помощью которых можно обеспечить управление с обратной связью, например, одновременное точное поддержание заданного давления и температуры. Частотные приводы PumpMaster позволяют повысить точность регулирования и снизить расход электроэнергии в случае переменной нагрузки. По данным многолетнего практического использования частотных приводов основной экономический эффект применения этого оборудования находится в резком снижении аварийности и увеличении ресурса насосного и вентиляционного оборудования.
Преимущества использования частотного преобразователя PumpMaster:
- энергосбережение (частотный привод позволяет сократить расходы на электроэнергию до 50 %);
- преобразователи частоты обладают высоким КПД (около 95 %);
- срок окупаемости объекта по внедрению частотного преобразователя PumpMaster составляет небольшой период (около 1 года);
- преобразователи частоты полностью адаптированы к российским условиям эксплуатации. Частотный привод включает в себя расширенный набор защитных функций;
- экономический эффект от использования частотного преобразователя - резкое снижение аварийности и экономия ресурса оборудования.
Таблицы основных характеристик
|
ТИП преобразователя PM-P540–xxxk–RUS
|
5.5k
|
7.5k
|
11k
|
15k
|
18.5k
|
22k
|
|
Мощность двигателя, кВт
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
|
Выходные параметры
|
Мощность, кВА
|
9.1
|
12.2
|
18.3
|
22.9
|
29.7
|
34.3
|
|
Номинальный ток, A
|
12
|
16
|
24
|
30
|
39
|
45
|
|
Частота, Гц
|
0~120 Гц
|
|
Напряжение, В
|
380-480 В
|
|
Параметрыпитающей сети
|
Напряжение, В |
3 фазы 380-480В (-15%~+10%)3
|
| Частота, Гц |
50-60 Hz (+5%)
|
|
Вес
|
кг |
4.9
|
7.5
|
7.7
|
14.4
|
20
|
20
|
|
ТИП преобразователя PM-P540–xxxk–RUS
|
30k
|
37k
|
45k
|
55k
|
75k
|
90k
|
|
Мощность двигателя1, кВт
|
30
|
37
|
45
|
55
|
75
|
90
|
|
Выходные параметры
|
Мощность2, кВА
|
45
|
59,8
|
72,5
|
87,6
|
121,1
|
145,8
|
|
Номинальный ток, A
|
61
|
75
|
91
|
110
|
152
|
183
|
|
Частота, Гц
|
0~120 Гц
|
|
Напряжение, В
|
380-480 В
|
|
Параметрыпитающей сети
|
Напряжение, В
|
3 фазы 380-480В (-15%~+10%)3
|
|
Частота, Гц
|
50-60 Hz (+5%)
|
|
Вес
|
кг |
20
|
27
|
27
|
29
|
42
|
43
|
|
ТИП преобразователя PM-P540–xxxk–RUS
|
110k
|
132k
|
160k
|
220k
|
280k
|
315k
|
375k |
450k |
|
Мощность двигателя1, кВт
|
110
|
132
|
160
|
220
|
280
|
315
|
375
|
450
|
|
Выходные параметры
|
|
Номинальный ток, A
|
223
|
264
|
325
|
432
|
547
|
613
|
731
|
877
|
|
Частота, Гц
|
0~120 Гц
|
|
Напряжение, В
|
380-480 В
|
|
Параметрыпитающей сети
|
Напряжение, В
|
3 фазы 380-480В (-15%~+10%)3
|
|
Частота, Гц
|
50-60 Hz (+5%)
|
|
Вес
|
кг |
101
|
101
|
114
|
200
|
200
|
243
|
380 |
380 |
1 - Значение соответствует максимальной мощности двигателя, при применении стандартного 4-х полюсного двигателя.2 - Номинальная выходная мощность () соответствует 440В для 400-вольтового класса.3 - Максимальное выходное напряжение не может быть больше входного напряжения. Выходное напряжение можно уменьшать с помощью перепрограммирования параметров.
Характеристики управления
| Способ управления |
U/F-регулирование, векторное регулирование скорости, компенсация скольжения |
| Диапазон регулирования |
От пульта: от 0.01Гц до 100 Гц
Аналоговый вход: 0.01 Гц / 60 Гц
|
| Точность выходной частоты |
0.01 % от максимальной выходной частоты для задания с пульта
0.1 % от максимальной выходной частоты для аналогового входа
|
| U/F характеристика |
Линейная, Квадратичная, U/F- характеристика специальная |
| Перегрузка |
Номинальный ток:110 % время работы 1 мин., 120% время работы 1 мин. (при температуре не более 25ОС). (Характеристика обратно пропорциональна времени) |
| Стартовый момент |
Ручная настройка (0 ~ 15 %), самоопределение стартового момента |
Условия эксплуатации
|
Рабочая температура
|
-100С...+400С |
| Температура хранения |
-200С...+650С |
| Влажность |
Не более 90% без образования конденсата |
| Место установки |
В закрытом помещении без агрессивных и легковоспламеняемых газов, масляного тумана и пыли, не более 1000 м над уровнем моря |
| Способ охлаждения |
Принудительная вентиляция, три режима работы встроенного вентилятора |
Основные функции:
Встроенный каскадный контроллер многомоторного управления
Прогрев изоляции электродвигателя (сушка обмоток электродвигателя малым током)
Подключение аналоговых датчиков давления и уровня воды
Два ПИД-регулятора
Определение обрыва трубопровода
Режим «засыпания» ведущего двигателя
Автоматическое чередование работы насосов
Быстрый поиск скорости
Безопасный останов
Торможение магнитным потоком
Широкий набор защит
Встроенный RS-485
Мониторинг работы станции
Русифицированный съемный пульт
Функции управления:
| Входные сигналы |
| Способ управления |
Пульт/ Внешние команды/ Подключение к сетям с общепромышленными протоколами |
| Сигнал задания частоты |
Аналоговый: 0 ~ 10В / 4 ~ 20мA / встраиваемая опция (0 ~ 10В) Цифровое: от пульта |
| Стартовый сигнал |
Команды вращения в прямом и обратном направлениях |
| Выбор скорости |
Могут быть выбраны до 16 уставок скорости (Многофункциональные входы) |
| Выбор скорости и время разгона, торможения |
0.1 ~ 6.000 cек, Устанавливается 4 типа и выбирается с помощью многофункциональных входов Характеристика разгона/торможения: линейная, U-образная, S-образная
|
| Аварийный стоп |
Выходы преобразователя отключаются |
| Jog-режим |
Обеспечивается при подаче сигнала на соответствующий вход (JOG) |
| Выходные сигналы |
| Состояние преобразователя |
Определение уровня частоты, срабатывание защиты по перегрузке, перенапряжение, пониженное напряжение, перегрев преобразователя, запуск и останов преобразователя, достижение заданной скорости, переключение на сеть, поиск скорости, программное управление |
| Сигнализация |
Сухие контакты(30A, 30C, 30B) (~250В 1A или 30В пост. тока 1A) |
| Индикация |
Выбирается два из: выходной частоты, выходного тока, выходного напряжения, напряжение звена постоянного тока, выходного момента |
| Встроенные функции |
Торможение постоянным током, минимальное и максимальное ограничение частоты, пропуск резонансных частот, подключение второго двигателя, компенсация скольжения, предотвращение обратного вращения, автоматический запуск после пропадания питания, переключение на сеть, самонастройка на двигатель, ПИД – управление.
|
Функции защиты
| Ошибки |
Перенапряжение, пониженное напряжение, токовая перегрузка, обрыв фазы, замыкание на землю, перегрев преобразователя, перегрев двигателя, ток утечки на выходе, электронная защита от токовой перегрузки, внешние сбои, ошибка связи, потеря задания, сбой ПО, сбой опций и др. |
| Защиты преобразователя |
Токоограничение, защита от перегрузки, защита от перегрева |
| Потеря напряжения питания |
Не более 15 мсек: продолжение работы, Более 15 мсек: перезапуск возможен |
Индикация
| Пульт |
| Рабочие значения |
Выходная частота, выходной ток, выходное напряжение, установленная частота, выходная скорость, напряжение звена постоянного тока. |
| Сообщение защит |
При срабатывании защиты выводится соответствующие значение, пять последних сообщений защит запоминаются |

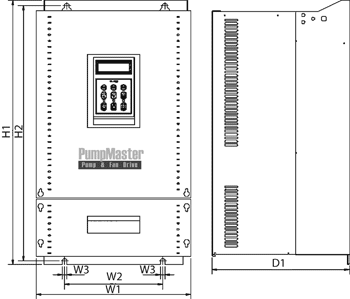

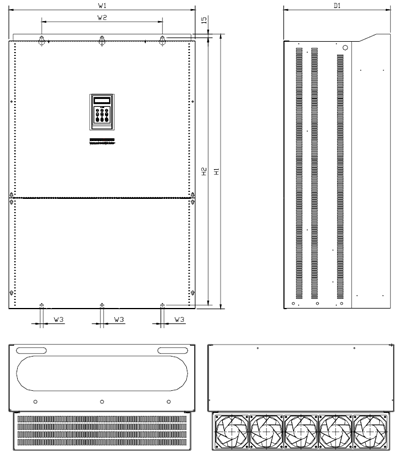

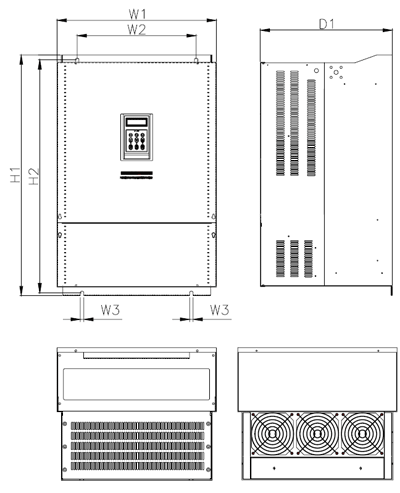

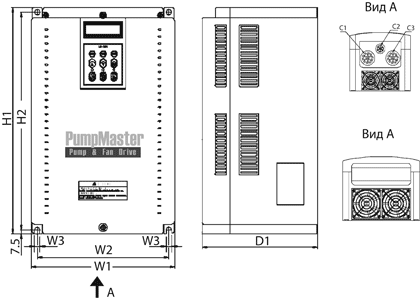

Габариты:
5,5 кВт
7,5 - 90 кВт
110 - 315 кВт
375 - 450 кВт
|
Тип
|
W1, мм
|
W2, мм
|
W3, мм
|
H1, мм
|
H2, мм
|
D1, мм
|
|
PM-P540-5,5k - RUS
|
150
|
130 |
- |
284 |
269
|
156.5
|
|
PM-P540-7,5k - RUS
|
200
|
180 |
6 |
284 |
269
|
182
|
|
PM-P540-11k - RUS
|
200
|
180 |
6 |
284 |
2269
|
182
|
|
PM-P540-15k - RUS
|
250
|
230 |
9 |
385 |
370
|
201
|
|
PM-P540-18,5k - RUS
|
250
|
230 |
9 |
385 |
370
|
201
|
|
PM-P540-22k - RUS
|
304
|
284 |
9 |
460 |
445
|
234
|
|
PM-P540-30k - RUS
|
304
|
284 |
9 |
460 |
445
|
234
|
|
PM-P540-37k - RUS
|
300
|
190 |
9 |
534 |
515
|
266
|
|
PM-P540-45k - RUS
|
300
|
190 |
9 |
534 |
515
|
293
|
|
PM-P540-55k - RUS
|
300
|
190 |
9 |
534 |
515
|
293
|
|
PM-P540-75k - RUS
|
370
|
220 |
9 |
610 |
586.5
|
337.6
|
|
PM-P540-90k - RUS
|
370
|
220 |
9 |
610 |
586.5
|
337.6
|
| PM-P540-110k - RUS |
510 |
381 |
11 |
768,5 |
744 |
422,6 |
| PM-P540-132k - RUS |
510 |
381 |
11 |
768,5 |
744 |
422,6 |
| PM-P540-160k - RUS |
510 |
381 |
11 |
844 |
819,5 |
422,6 |
| PM-P540-220k - RUS |
690 |
581 |
14 |
1063 |
1028 |
449,6 |
| PM-P540-280k - RUS |
690 |
581 |
14 |
1063 |
1028 |
449,6 |
| PM-P540-315k - RUS |
772 |
500 |
13 |
1140,5 |
1110 |
442 |
| PM-P540-375k - RUS |
922 |
580 |
14 |
1302,5 |
1271,5 |
495 |
| PM-P540-450k - RUS |
922 |
580 |
14 |
1302,5 |
1271,5 |
495 |
|
