Преобразователи частоты Delta Electronics VFD-VL
- Высокоэффективный алгоритм векторного управления - управление ориентацией поля (FOC - field oriented control).
- Управление синхронными двигателями переменного тока, проведение автоматического тестирование двигателя при старте.
- Возможность питания от резервного источника питания 48/96 VDC.
- Наличие автоматической настройки и функции компенсации пускового момента.
- Встроенное управление процессом пуска и останова лифтовых задач.
- Встроенная настройка работы выходного тормозного реле для управления внешним электромагнитным тормозом.
- Поддержка управления от внешнего цифрового пульта управления.
- Автоматическая настройка статических и динамических параметров двигателя.
- Все преобразователи данной серии имеют встроенный тормозной ключ (для внешних тормозных резисторов).
- Возможность работы с энкодерами, имеющими выход «Line Drive», а также «Sin, Cos».
- Встроенный порт RS485 с поддержкой стандартного протокола Modbus.
- Программное обеспечение для компьютера, обеспечивающее мониторинг, управление, загрузку и сохранение параметров.
- Полный комплекс защитных функций. Высокоточное измерение тока, многоуровневая защита от перегрузки (oL, oL1, oL2), защита от перенапряжения и сверхтока, от короткого замыкания, функция поиска скорости, подключение термистора двигателя и другое.
Характеристики:
Спецификация для ПЧ с питанием 230В
|
Модель VFD-VL23A
|
055
|
075
|
110
|
150
|
185
|
220
|
|
Мощность двигателя, кВт
|
5,5
|
7,5
|
11
|
15
|
18,5
|
22
|
|
Мощность двигателя, HP
|
7,5
|
10
|
15
|
20
|
25
|
30
|
|
Выход
|
Выходная мощность, кВА
|
9,5
|
12,5
|
19
|
25
|
29
|
34
|
|
Ном. выходной ток для нагрузки с пост. моментом, А
|
21,9
|
27,1
|
41,1
|
53
|
70,0
|
79
|
|
Ном. выходной ток для нагрузки с перем. моментом, А
|
25
|
31
|
47
|
60
|
80
|
90
|
|
Макс. выходное напряжение, В
|
3 фазы пропорциональные входному напряжению
|
|
Выходная частота, Гц
|
0,00 . 120,00 Гц
|
|
Частота ШИМ, кГц
|
12 кГц
|
9 кГц
|
|
Вход
|
Ном. входной ток, А
|
25
|
33
|
52
|
63
|
68
|
79
|
|
Входное напряжение /частота
|
3 фазы 200 . 240 В, 50 / 60 Гц
|
|
Отклонение напряжения
|
± 10 % (180 . 264) В
|
|
Отклонение частоты
|
± 5 % (47 . 63) Гц
|
|
Способ охлаждения
|
Встроенный вентилятор
|
|
Вес (кг.)
|
8
|
10
|
13
|
13
|
13
|
13
|
Спецификация для ПЧ с питанием 380В - 480В
|
Модель VFD-VL43A
|
055
|
075
|
110
|
150
|
185
|
220
|
|
Мощность двигателя кВт
|
5,5
|
7,5
|
11
|
15
|
18,5
|
22
|
|
Мощность двигателя HP
|
7,5
|
10
|
15
|
20
|
25
|
30
|
|
Выход
|
Выходная мощность, кВА
|
9,9
|
13,7
|
18
|
24
|
29
|
34
|
|
Ном. выходной ток для нагрузки с пост. моментом, А
|
12,3
|
15,8
|
21
|
27
|
34
|
41
|
|
Ном. выходной ток для нагрузки с перем. моментом, А
|
14
|
18
|
24
|
31
|
39
|
47
|
|
Макс. выходное напряжение, В
|
3 фазы пропорциональные входному напряжению
|
|
Выходная частота, Гц
|
0,00 . 120,00 Гц
|
|
Частота ШИМ, кГц
|
12 кГц
|
9 кГц
|
|
Вход
|
Ном. входной ток, А
|
12
|
17
|
25
|
27
|
35
|
42
|
|
Входное напряжение /частота
|
3 фазы 380 . 480 В, 50 / 60 Гц
|
|
Отклонение напряжения
|
± 10 % (342 . 528) В
|
|
Отклонение частоты
|
± 5 % (47 . 63) Гц
|
|
Способ охлаждения
|
Встроенный вентилятор
|
|
Вес (кг.)
|
8
|
10
|
13
|
13
|
13
|
13
|
Общие характеристики
|
Характеристики управления
|
Способ управления
|
1: V/F, 2: V/F+PG, 3: SVC, 4: FOC+PG, 5: TQR+PG, 6: FOC+PG (PM)
|
|
Пусковой момент
|
150 % при 0,5 Гц; для FOC+PG на 0 Гц
|
|
Диапазон регулировки скорости
|
1:100 для SVC; 1:1000 вместе с PG
|
|
Точность поддержания скорости
|
± 0,5 % для SVC; ± 0,02 % вместе с PG
|
|
Полоса пропускания скорости
|
5 Гц, (до 30 Гц при векторном управлении)
|
|
Диапазон выходной частоты
|
0,00 . 120,00 Гц
|
|
Точность выходной частоты
|
Цифровое задание - ± 0,005 %, Аналоговое задание - ± 0,5 %,
|
|
Точность задания частоты
|
Цифровое задание - ± 0,01 Гц, аналоговое задание – 1/ 4096 (12 бит) от макс выходной частоты.
|
|
Ограничение момента
|
200 % максимум (от номинального тока)
|
|
Точность по моменту
|
± 5 %,
|
|
Время разгона/замедления
|
0,00 . 600,00 сек / 0,0 . 6000,0 секунд
|
|
V/f характеристика
|
Настраивается по 4-м независимым точкам, а также квадратичная характеристика
|
|
Сигнал задания частоты
|
0 . 10 В, ± 10 В, 4 . 20 мА, импульсный вход
|
|
Тормозной момент
|
20 %
|
|
Характеристики защиты
|
Защита двигателя
|
Электронное тепловое реле
|
|
Превышение тока
|
220 % по превышению тока и 300 % от номинального тока
|
|
Замыкание на землю
|
Более чем 50 % от номинального тока
|
|
Перегрузочная способность
|
При постоянном моменте – 150 % 60 сек., При переменном моменте – 200 % 10 сек.
|
|
Защита от перенапряжения
|
По перенапряжению VDC > 400/800 В По низкому напряжению VDC<200 / 400 В.
|
|
Защита от перенапряжения по входу питания
|
Варисторы на входе
|
|
Защита от перегрева
|
Встроенный датчик температуры
|
|
Кратковременное пропадание питания
|
До 5 секунд
|
|
Условия эксплуатац.
|
Исполнение корпуса
|
NEMA 1 / IP20
|
|
Рабочая температура
|
-10 . C . + 45 . C
|
|
Температура хранения
|
-20 . C . + 60 . C
|
|
Влажность воздуха
|
Не более 90 % относ влажности (без конденсата)
|
|
Вибрация
|
(1g) менее 20 Гц, (0,6п) от 20 до 50 Гц
|
|
Способ охлаждения
|
Принудительная вентиляция
|
|
Месторасположение установки
|
До 1000 метров, без вредных газов, пыли, примесей и агрессивной среды.
|

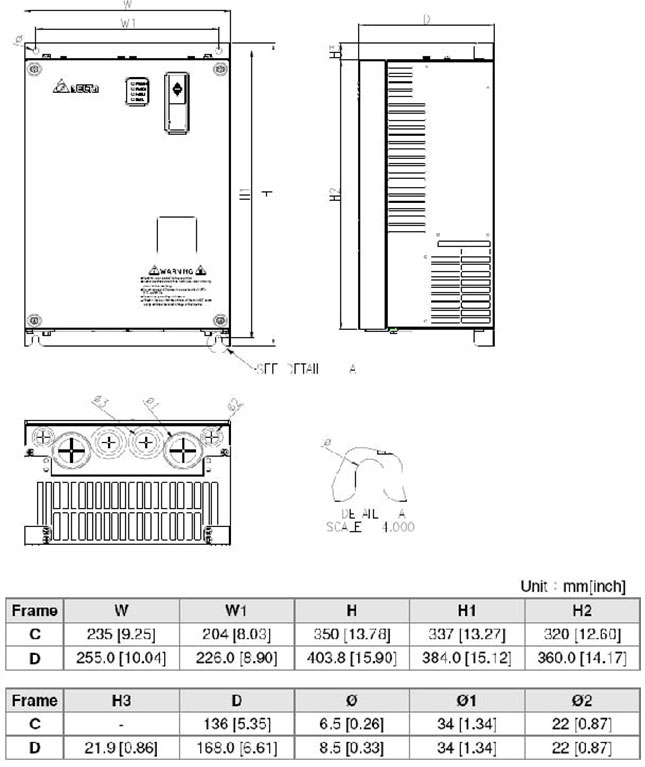

Размеры:

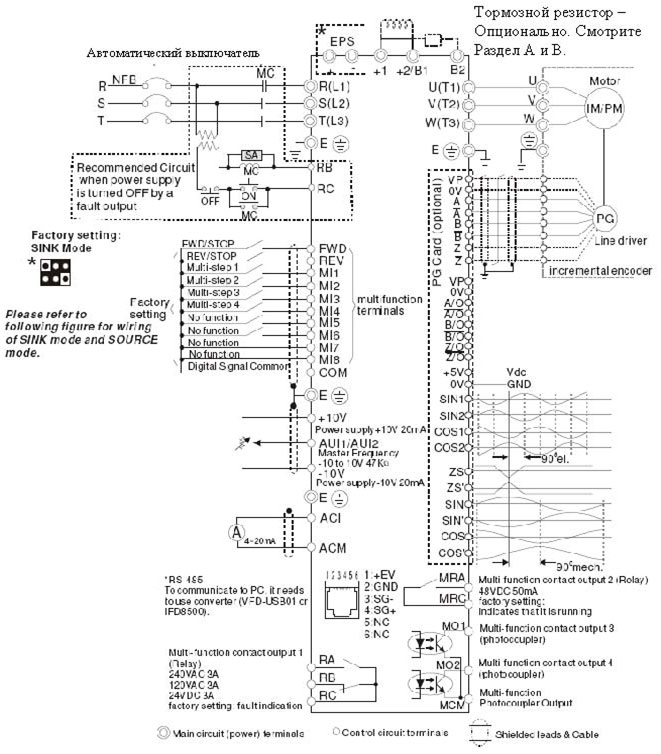

Подключение:
|
