Преобразователи частоты Delta Electronics VFD-M

Малые габариты и масса; возможность монтажа, как на стенку, так и на DIN-рейку.

Частотный и векторный бесдатчиковый алгоритмы управления.

Автотестирование и определение параметров двигателя при векторном управлении.

Стартовый момент 150% ( частота 1 Гц).

Возможность выноса пульта управления со светодиодным индикатором и встроенным потенциометром.

Автоматический подъем начального пускового момента и компенсация скольжения.

Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).

Независимое задание и выбор 4-х времен разгона/замедления (от 0.01 до 3600сек).

Последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 38 400 бод.

Автотестирование и определение параметров двигателя при векторном управлении.

Режим автоматического выбора наименьшего времени разгона и торможения.

Синхронизация с вращающимся двигателем.

Встроенный счетчик импульсов с внешнего датчика.

Возможность работы с цифровым датчиком скорости - инкрементальным энкодером (с использованием платы расширения PG02 (опция), легко устанавливаемой внутрь преобразователя).

Встроенный и съемный пульт управления с пятиразрядным светодиодным дисплеем.

Встроенный дроссель шины постоянного тока для моделей с мощностью от 15 кВт.

Суммирование сигнала задания скорости с отдельных источников управления.

Переключение между двумя источниками управления.

Функция простого позиционирования.

11 дискретных входов (из них, 6 многофункциональных программируемых).

3 аналоговых входа (4...20мА, 0...10В, -10...+10В).

1 релейный и 3 цифровых (с открытым коллектором) многофункциональных программируемых выхода.

1 программируемый аналоговый выход.

1 импульсный выход с частотой импульсов пропорциональной выходной частоте.

Область применения:

Упаковочные машины, пищевое оборудование, ленточные конвейеры, управление температурой/влажностью в теплицах и оранжереях, миксеры, мельницы, буровые машины, гидравлические прессы малых размеров, транспортеры, красильное оборудование, прокатные станы и дробильные машины малых размеров, производство пленки, роботы-манипуляторы, деревообрабатывающее оборудование (двухсторонние станки), гибочные машины и т.д.

Характеристика:

Класс напряжения

220 В

380 В

Модель VFDхххM

004

007

015

022

007

015

022

037

055

075

Ном. мощность двигателя, кВт

0.4

0.75

1.5

2.2

0.75

1.5

2.2

3.7

5.5

7.5

Выход

Номинальная выходная мощность ПЧ, кВА

1.0

1.9

2.7

3.8

2.3

3.1

3.8

6.2

9.9

13.7

Ном. выходной ток ПЧ, А

2.5

5.0

7.0

3.0

4.0

5.0

8.2

Максимальное выходное напряжение, В

~0,95 от действующего напряжения сети

Диапазон регулировки выходной частоты, Гц

от 1.0 до 400 Гц

Вход

Напряжение питания

1фаза / (180...264)В

3фазы / (342...528)В

Допустимое отклонение частоты питающей сети

50/60 Гц ±5%

Ном. входной ток ПЧ, А

6.3

11.5

15.7

4.2

5.7

6.0

8.5

Параметры

Система модуляции

ШИМ (1 - 15 кГц) выходного напряжения по синусу

Управление

Вольт-частотная характеристика (U=f(F))
Векторное управление

Дискретность заданной и выходной частоты

0.1 Гц

Перегрузочная способность

150% номинального тока в течении 1 минуты

Время разгона/торможения

0,1...600 сек (2 независимые установки времени разгона и торможения)

Характеристика U/f

Программируемая характеристика U/f по трем точкам

Токоограничение

Устанавливается как процент номинального тока (50...200%)

Торможение постоянного тока

Уровень: 0-100% номинального тока, время: 0-5 с при старте, 0-25 с при останове

Момент торможения

Примерно 20% (возможно до 125% при использовании тормозного резистора)

Задание частоты

С пульта

С помощью кнопок D и С или встроенного потенциометра

Внешними сигналами

Потенциометр 5 кОм/0.5 Вт DC 0...+10 В (вх. сопр. 47 кОм), 4...20 мA (входное сопрот. 250 Ом); многофункциональные входы (UP, DOWN) или предустановленные частоты; по RS-485

Управление

Клавиатура

С помощью RUN, STOP, FWD/REV

Внешние сигналы

Через терминалы M0, M1, M2, M3, M4, M5; по RS-485

Функции дискретных входов

Выбор скорости 1...7, заданная скорость (JOG), блокировка разгона/торможения, выбор времени разг./торм. 1 или 2, счетный вход внутреннего счётчика импульсов, пауза и др.

Функции дискретных выходов

Работа, достижение заданной частоты либо сигнальной, скорость, авария, местное/дистанционное управление, PLC, недонапряжение

Аналоговый выход

Для оценки выходного тока или частоты с помощью аналоговых и цифровых приборов

Охлаждение

Воздушное принудительное (встроенными вентиляторами)

Условия эксплуатации

Место установки

Не выше 1000 м над уровнем моря.

Рабочие условия

Рабочая температура: -10...+50°С (без конденсации);
-10...+40°С для моделей 5.5 кВт и выше

Температура хранения

-10...+60°С

Относит. влажность

не более 90 % (без конденсации)

Допустимая вибрация

9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц

Масса, кг

1.5

2.2

1.5

2.2

3.2

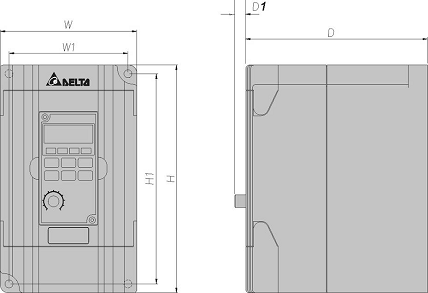

Размеры:

Модель

VFD004M21A
VFD007M21A
VFD015M21A

141.5

130.5

123.5

VFD004M21B
VFD007M21B
VFD015M21B
VFD007M43B
VFD015M43B
VFD022M43B

100

151

140

127

10.5

VFD022M21A
VFD037M43A
VFD055M43A
VFD075M43A

125

110

220

205

174.5

8.2

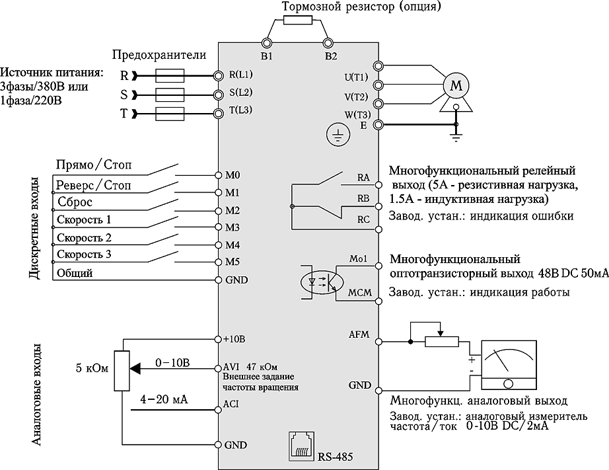

Подключение:
