МП 50

Планетарный мотор-редуктор МП 50

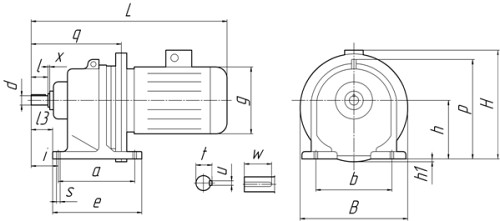

МП 50 на лапах

Размеры выходного вала, мм
Цилиндрический
d	t	u	l	w	T
45	48,5	14	110	108	М10-7Н

Присоединительные размеры, мм								Габаритные размеры, мм
a	b	c	e	s	h	i	i3	L	B	H	p	q	h1
210	220	22	260	19	132	145	120	640	200	230	285	415	-
								690	250	267
										279
								930		267
								945		279
								1380		267
								1425		279
								2850		297
								713	350	325			43
								720		360
								970		325
										360
								1450		325
										360

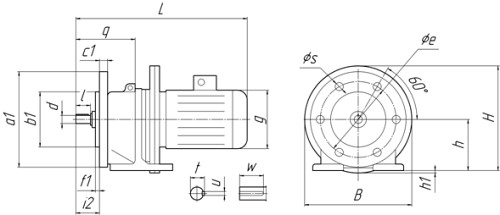

МП 50 фланцевое исполнение

Размеры выходного вала, мм
Цилиндрический
d	t	u	l	w	T
45	48,5	14	110	108	М10-7Н

Присоединительные размеры, мм								Габаритные размеры, мм
a	b	c	e	s	h	i	i3	L	B	H	p	q	h1
250	180	18	215	17	132	115	8	640	200	230	415
								690	250	267		-
										279
								930		267
								945		279
								1380		267
								1425		279
								2850
								713	350	325		43
								720		360
								970		325
										360
								1450		325
										360
