Многофункциональный преобразователь частоты HX7

18-пульсный инвертор HX7 компании Toshiba

HX7 - это новейшая модель в семействе приводов Toshiba 7-й серии. Модель реализована с использованием передовых технологий. Это надежный и эффективный привод с регулируемой частотой вращения, который не создает нелинейных искажений в питающей электрической сети.

  • Запатентованная 18-пульсная система
  • Малая занимаемая площадь
  • Дружественный для пользователя интерфейс
  • Различные протоколы связи

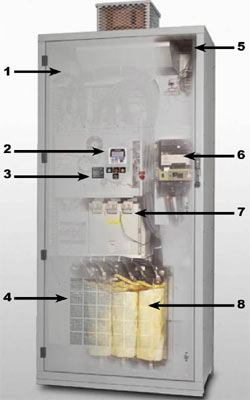

    1. Небольшая занимаемая площадь с глубиной - 24" (61 см)
    2. Дружественный для пользователя интерфейс (EOI)
    3. Различные варианты пользовательских конфигураций
    4. Герметизированный и защищенный фильтрами корпус с принудительной вентиляцией
    5. Возможность выбора способа монтажа силовых кабелей - сверху или снизу
    6. Выключатель на 65 KA IC
    7. Проверенная и надежная технология Toshiba
    8. Встроенный фазосдвигающий трансформатор

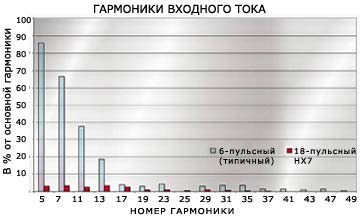

    Нелинейные искажения (THD) могут исходить от многих источников, включая компьютеры, люминесцентное освещение, копировальные устройства и 6-пульсные приводы. Привод HX7 в комплекте с 18-пульсным автотрансформатором, запатентованным Toshiba, устраняет искажения, создаваемые 6-пульсным приводом.

  • Соответствие требованиям IEEE 519, без необходимости установки дополнительных фильтров
  • Сглаженное напряжение на шине постоянного тока
  • Правильная синусоидальная форма кривой входного тока
  • Снижение потерь в трансформаторе до 60%
  •

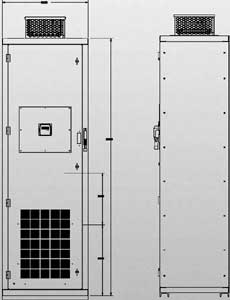

    Малая занимаемая площадь

    Из-за высокой стоимости и ограничения имеющихся производственных площадей, вопрос габаритов оборудования становится немаловажным при выборе привода.

    • Ширина привода мощностью 300 кВт - всего 107 см
    • Глубина всех исполнений 61 см
    • Встроенный фазосдвигающий автотрансформатор
    • Конструкция привода позволяет реально экономить занимаемую площадь
    • Упрощенная процедура замены старых приводов на существующих объектах
      • 45 - 150 Вт: 254 см x 76,2см x 61 см (ВхШхГ)
      • 187,5 - 300 Вт: 254 см x 107 см x 61 см (ВхШхГ)
      • 375 - 600 Вт: 254 см x 193 см x 61 см (ВхШхГ)
    • (При дополнительной установке байпаса размеры корпуса увеличиваются)

    Интерфейс HX7 удобен в использовании и интуитивно понятен: задание установок привода возможно даже без руководства пользователя. Функциональное меню для программирования привода обеспечивает прямой доступ ко всем параметрам управления двигателем. Встроенный вращающийся цифровой задатчик упрощает процесс программирования.

    • Встроенный Мастер запуска
    • Возможность удаленной установки дисплея до 300 м
    • Встроенный журнал неисправностей и тревог процесса (Real time clock)
    • Возможность флэш-обновления ПО интерфейса
    • Возможность одновременного отображения нескольких параметров
    • Стандартный дизайн клавиатуры для низковольтных и высоковольтных приводов


    Многообразие протоколов передач данных

    Темпы развития промышленности требуют согласованной работы систем: «привод-привод» и «привод-система». Встроенные порты и набор опциональных карт связи предоставляют широкие возможности выбора способа обмена данными.

    • Встроенные порты RS232 / 485 и TTL
    • Протоколы связи
      • Profibus
      • DeviceNet
      • Modbus RTU
      • Modbus+
      • Metasys
      • Ethernet


    Технические характеристики

    Стандартные характеристики
    Выходное напряжение 460 В
    Макс. выходная мощность при номинальном напряжении (кВт) 45 56 75 94 113 150 188 225 300 375 450 525 600
    Номинальный выходной ток (A) 77 96 124 156 190 240 302 370 480 628 753 879 960
    Размеры, мм (ВхШхГ) 2540 x 760,2 x 610 2540 x 1070 x 610 2540 x 1930 x 610



    Требуемое питание
    Выходная частота 0 - 299 Гц
    Силовая цепь 460 В с трехфазным входным автотрансформатором, 18-пульсная схема с выключателем, IGBT выход
    Цепь управления Питание цепи управления от шины постоянного тока
    Допустимые отклонения Напряжение: ±10%; Частота: ±2%
    Функции управления
    Способы управления Синусоидальная система ШИМ (широтно-импульсная модуляция); Векторное управление током возбуждения
    Управление U/f Постоянный момент, управление моментом, векторное управление без обратной связи, автоматическая или ручная установка начального скачка момента, задание характеристики U/f по 5 точкам
    Допустимая перегрузка 120% в течение 60 секунд; 100% — продолжительно
    Регулировка частоты Вращающийся цифровой задатчик, интегрированный в интерфейс, 0 — 10 В, ±10 В, 4 — 20 мА, двоичный вход, входной потенциометр
    Точность поддержания частоты Аналоговый вход: ±0,2% от максимального значения выходной частоты; Цифровой вход: ±0,01%
    Разрешающая способность по частоте Панель управления: 0,01 Гц; Аналоговый вход АЦП от 10 до 12 бит : 0,1 Гц
    Разгон / Торможение от 0,1 до 6000 секунд
    Регулировка частоты вращения До 0,1%; диапазон частоты вращения 60:1
    Регулировка момента Регулировка 10%; менее 3% пульсаций в диапазоне от 50 до 100%
    Управление по заданным уставкам (ПИД) ПИД-регулятор, уставки ограничения обратной связи верхнего/нижнего отклонения, фильтр задержки сигнала обратной связи, коэффициент усиления дифференциальной части уставок обратной связи
    Аналоговые входы Четыре программируемых входа: (1) 4 — 20 мА, (2) 0 — 10 В, (3) -10 +10 В, (4) от потенциометра номиналом от 1 до 10кОм
    Аналоговые выходы Два программируемых выхода на 31 функцию
    Дискретные входы Восемь программируемых входов на 67 функций; Возможность расширения до (N-значения)
    Выходные контакты Три выходных зажима, программируемых на 52 функции; «Сухие» контакты на номинальное напряжение 250 В переменного тока, индуктивный ток 2 A
    Изолированные сигналы Доступны 3 канала изолированных сигналов для AM/FM выходов и II входных терминалов, номинальное напряжение 750 В
    Коммутационные порты панели управления Стандартные порты RS232 / 485 и TTL
    Протоколы передачи данных Profibus, DeviceNet, Modbus RTU, Modbus+, Metasys, Ethernet (некоторые устройства внешние)
    Основные функции защиты Ограничение по току, перегрузка по току, перенапряжение, недостаточное напряжение, короткое замыкание на стороне нагрузки, замыкание на землю на стороне нагрузки, пробой обмотки; чрезмерный момент, перегрузка привода, перегрузка двигателя, перегрев радиатора; обрыв выходной фазы, потеря обратной связи; ошибка процессора, ошибка связи
    Плавный останов Автоматическое снижение нагрузки во время перегрузок
    Повторный запуск Возможность автоматического сбрасывания режима прерывания по отказу; Запрограммирован на 10 попыток, с интервалом до 10 сек.
    Перезапуск Перезапуск с "подхватом" вращающегося двигателя
    Интерфейс
    LCD / EOI (Жидкокристаллический дисплей / интерфейс) 128 x 64 пикселей. LCD дисплей с подсветкой; Возможность одновременного отображения на дисплее нескольких параметров. Клавиатура может быть запитана от внешнего источника питания, флеш-обновление программного обеспечения, многофункциональный вращающийся цифровой задатчик.
    Светодиодная индикация Пуск (Красный) / Стоп (Зеленый), Дистанционный / Местный (Зеленый), Индикация заряда шины постоянного тока (Красный)
    Клавиши Местный /Дистанционный, Просмотр параметров / Программирование, Пуск, Ввод, Отмена, Стоп / Сброс, Вверх, Вниз
    Мониторинг Основной дисплей отображает два просматриваемых параметра последовательно, или прокручивает до 40 параметров
    Выбор отображаемого параметра Конфигурация по выбору пользователя, включая коэффициент масштабирования, Отображение напряжения в вольтах или процентах. Отображение тока в амперах или процентах.
    Порты обмена EOII Стандартные порты RS232 / 485 и TTL
    Возможность дистанционного монтажа дисплея Удаленная установка до 300 метров
    Конструкция
    Корпус NEMA 1, IP20, защищен и оснащен фильтрами
    Конструкция шкафа Напольный, одностороннего обслуживания, подвод силовых кабелей сверху или снизу
    Охлаждение Принудительное воздушное охлаждение. При перевозке или установке могут быть сняты вентиляторы, установленные сверху
    Цвет ANSI-61 Серый
    Условия эксплуатации
    Температура окружающей среды 0 — 40°C
    Влажность Макс. 95% (без конденсации)
    Высота над уровнем моря Не более 1000 м над уровнем моря
    Установка В помещении, вне зоны попадания прямых солнечных лучей, с защитой от коррозии и/или воздействия взрывоопасных газов
    Соответствие стандартам
    Соответствие стандартам NEC, ANSI
