МЧ 160

Мотор-редуктор червячный одноступенчатый МЧ 160




Таблица подбора

i n1, об/мин n2, об/мин M2, Нхм P, кВт КПД Тип электродвигателя Допускаемая радиальная нагрузка, Н Масса
входной вал выходной вал
8 1500 188
718 15 0,94 АД 132 М4 исп 2081, 3081 1200 12150 120
10 1500 150 888 15 0,93 АД 132 М4 исп 2081, 3081 1200 12150
12,5 1500 120 1098 15 0,92 АД 132 М4 исп 2081, 3081 1200 12150
16 1500 94 1390 15 0,91 АД 132 М4 исп 2081, 3081 1200 12150
20 1500 75 1700 15 0,89 АД 132 М4 исп 2081, 3081 1200 12150
25 1500 60 1506 11 0,86 АД 132 М4 исп 2081, 3081 1200 12150
31,5 1500 48 1831 11 0,83 АД 132 М4 исп 2081, 3081 1200 12150
40 1500 38 1528 7,5 0,8 АД 132 М4 исп 2081, 3081 1200 12150
50 1500 30 1815
7,5 0,76 АИРМ 112M4 исп 2081, 3081 1200 12150
63 1500 24 1610 5,5 0,73 АИРМ 112M4 исп 2081, 3081 1200 12150
80 1500 19 1447 4,0 0,71 АДМ 100 L4 исп 2081, 3081 1200 12150
8 1000 125 539 7,5 0,94 АД 132 М6 исп 2081, 3081 1200 12150
10 1000 100 666 7,5 0,93 АД 132 М6 исп 2081, 3081 1200 12150
12,5 1000 80 824 7,5 0,92 АД 132 М6 исп 2081, 3081 1200 12150
16 1000 63 1043 7,5 0,91 АД 132 М6 исп 2081, 3081 1200 12150
20 1000 50 1275 7,5 0,89 АД 132 М6 исп 2081, 3081 1200 12150
25 1000 40 1540 7,5 0,86 АД 132 М6 исп 2081, 3081 1200 12150
31,5 1000 32 1873 7,5 0,83 АД 132 М6 исп 2081, 3081 1200 12150
40 1000 25 1681 5,5 0,8 АД 132 S6 исп 2081, 3081 1200 12150
50 1000 20 1452 4,0 0,76 АД 132 S6 исп 2081, 3081 1200 12150
63 1000 16 1318 3,0 0,73 АИРМ 112M B6 исп 2081, 3081 1200 12150
80 1000 13 1193 2,2 0,71 АИРМ 112M А6 исп 2081,3 081 1200 12150
8 750 94 527
5,5
0,94 АД 132 М8 исп 2081, 3081 1200 12150
10 750 75 651
5,5
0,93 АД 132 М8 исп 2081, 3081 1200 12150
12,5 750 60 805
5,5
0,92 АД 132 М8 исп 2081, 3081 1200 12150
16 750 47 1020
5,5
0,91 АД 132 М8 исп 2081, 3081 1200 12150
20 750 38 1247
5,5
0,89 АД 132 М8 исп 2081, 3081 1200 12150
25 750 30 1506
5,5
0,86 АД 132 М8 исп 2081, 3081 1200 12150
31,5 750 24 1831
5,5
0,83 АД 132 М8 исп 2081, 3081 1200 12150
40 750
19 1630
4,0
0,8 АД 132 М8 исп 2081, 3081 1200 12150
50 750 15 1452 3,0 0,76 АД 132 S8 исп 2081, 3081 1200 12150
63 750 12 1288 2,2 0,73 АИРМ 112M B8 исп 2081, 3081 1200 12150
80 750 9 1591 2,2 0,71 АИРМ 112M А8 исп 2081, 3081 1200 12150



i - передаточное число
n1 - обороты электродвигателя
n2 - обороты на выходе мотор-редуктора
M2 - номинальный крутящий момент на выходе редуктора
Р - мощность электродвигателя
КПД - кпд редуктора

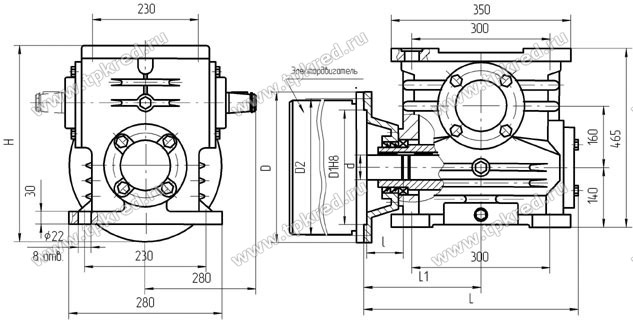

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1

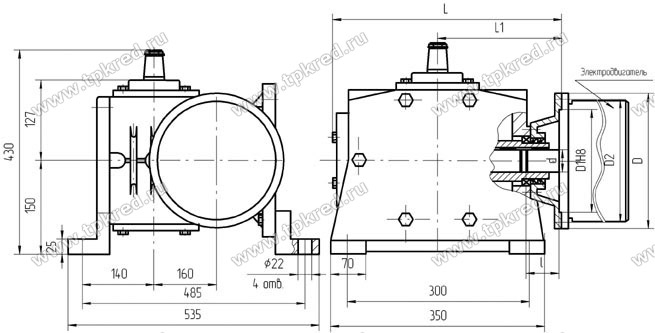

Вариант сборки 51(52,53,56), вариант крепления 3(4), вариант расположения червячной пары 4(3)


Эл.двигатель/размер d, mm I, mm D, mm D1, H8, mm D2, mm L, mm L1, mm H, mm
Для АИР-100 1500 об/мин 28 60 250 180 215 449,5 244,5 450
Для АИР-112 1500 об/мин 32 80 300 230 265 452,5 247,5 475
Для АИР-132 1500 об/мин 38 80 350 250 300 452,5 247,5 500

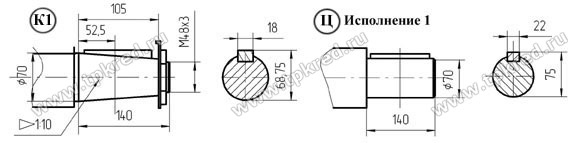

Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе)

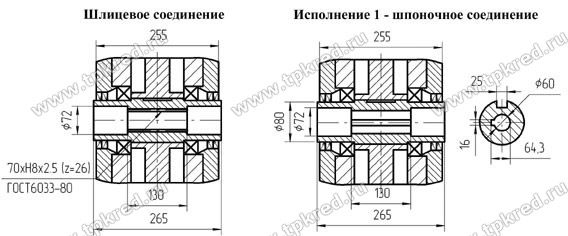

Вариант сборки 56
