МЧ 100

Мотор-редуктор червячный одноступенчатый МЧ 100

Таблица подбора

i	n1, об/мин	n2, об/мин	M2, Нхм	P, кВт	КПД	Тип электродвигателя	Допускаемая радиальная нагрузка, Н		Масса
							входной вал	выходной вал
8	1500	187,5	258	5,5	0,92	АИРМ 112 М4 исп 2081, 3081	650	6000	43
10	1500	150	319	5,5	0,91	АИРМ 112 М4 исп 2081, 3081	650	6000
12,5	1500	120	394	5,5	0,9	АИРМ 112 М4 исп 2081, 3081	650	6000
16	1500	93,8	493	5,5	0,88	АИРМ 112 М4 исп 2081, 3081	650	6000
20	1500	75	438	4,0	0,86	АДМ 100 L4 исп 2081, 3081	650	6000
25	1500	60	406	3,0	0,85	АДМ 100 S4 исп 2081, 3081	650	6000
31,5	1500	47,6	475	3,0	0,79	АДМ 100 S4 исп 2081, 3081	650	6000
40	1500	37,5	420	2,2	0,75	АД, АДМ 90 В4 исп 2081, 3081	650	6000
50	1500	30	518	2,2	0,74	АД, АДМ 90 В4 исп 2081, 3081	650	6000
63	1500	23,8	397	1,5	0,66	АД 80В4 исп 2081, 3081	650	6000
80	1500	18,8	364	1,1	0,65	АД 80А4 исп 2081, 3081	650	6000
100	1500	15	392	1,1	0,56	АД 80А4 исп 2081, 3081	250	5000
110	1500	13,6	362	1,1	0,47	АД 80А4 исп 2081, 3081	232	4873
8	1000	125	281	4,0	0,92	АИРМ 112M B6 исп 2081, 3081	650	6000
10	1000	100	348	4,0	0,91	АИРМ 112M B6 исп 2081, 3081	650	6000
12,5	1000	80	430	4,0	0,9	АИРМ 112M B6 исп 2081, 3081	650	6000
16	1000	62,5	538	4,0	0,88	АИРМ 112M B6 исп 2081, 3081	650	6000
20	1000	50	493	3,0	0,86	АИРМ 112M A6 исп 2081, 3081	650	6000
25	1000	40	446	2,2	0,85	АДМ 100 L6 исп 2081, 3081	650	6000
31,5	1000	31,7	523	2,2	0,79	АДМ 100 L6 исп 2081, 3081	650	6000
40	1000	25	430	1,5	0,75	АД,АДМ 90 L6 исп 2081, 3081	650	6000
50	1000	20	530	1,5	0,74	АД,АДМ 90 L6 исп 2081, 3081	650	6000
63	1000	15,9	437	1,1	0,66	АД,АДМ 80 В6 исп 2081, 3081	650	6000
80	1000	12,5	372	0,8	0,65	АД,АДМ 80 А6 исп 2081, 3081	650	6000
100	1000	10	401	0,8	0,56	АД,АДМ 80 А6 исп 2081, 3081	250	5000
110	1000	9,1	370	0,8	0,47	АД,АДМ 80 А6 исп 2081, 3081	232	4873
8	750	93,8	281	3,0	0,92	АИРМ 112M B8 исп 2081, 3081	650	6000
10	750	75	348	3,0	0,91	АИРМ 112M B8 исп 2081, 3081	650	6000
12,5	750	60	430	3,0	0,9	АИРМ 112M B8 исп 2081, 3081	650	6000
16	750	46,9	538	3,0	0,88	АИРМ 112M B8 исп 2081, 3081	650	6000
20	750	37,5	482	2,2	0,86	АИРМ 112M А8 исп 2081, 3081	650	6000
25	750	30	595	2,2	0,85	АИРМ 112M А8 исп 2081, 3081	650	6000
31,5	750	23,8	475	1,5	0,79	АД 100 L8 исп 2081, 3081	650	6000
40	750	18,8	420	1,1	0,75	АИР 90 L B8 исп 2081, 3081	650	6000
50	750	15	518	1,1	0,74	АИР 90 L B8 исп 2081, 3081	650	6000
63	750	11,9	397	0,8	0,66	АД 90 L8 исп 2081, 3081	650	6000
80	750	9,4	364	0,6	0,65	АД,АДМ 80 В8 исп 2081, 3081	650	6000
100	750	7,5	392	0,6	0,56	АД,АДМ 80 В8 исп 2081, 3081	250	5000
110	750	6,8	362	0,6	0,47	АД,АДМ 80 В8 исп 2081, 3081	232	4873

i - передаточное число
n₁ - обороты электродвигателя
n₂ - обороты на выходе мотор-редуктора
M₂ - номинальный крутящий момент на выходе редуктора
Р - мощность электродвигателя
КПД - кпд редуктора

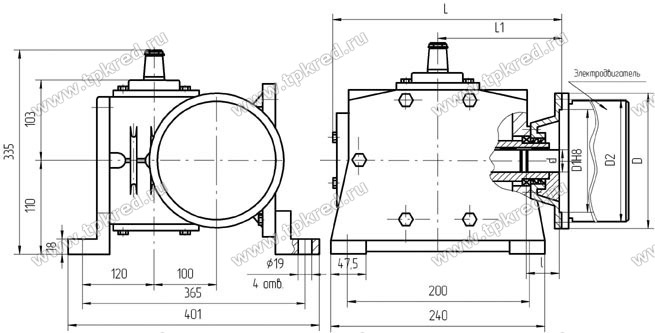

Вариант сборки 51, вариант крепления 3(4), вариант расположения червячной пары 4(3)

Эл.двигатель/размер	d, mm	I, mm	D, mm	D1, H8, mm	D2, mm	L, mm	L1, mm	H, mm
Для АИР-80 1500 об/мин	22	50	200	130	165	280	150	312
Для АИР-90 1500 об/мин	24	50	250	180	215	280	150	337
Для АИР-100 1500 об/мин	28	60	250	180	215	290	160	337
Для АИР-112 1500 об/мин	32	80	300	230	265	310	180	362

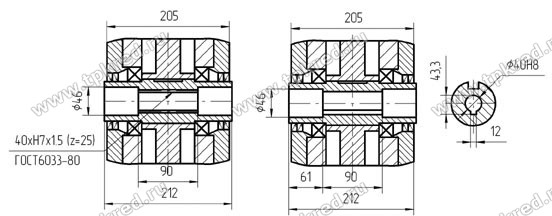

Вариант исполнения конца тихоходного вала (Ц - обозначение при заказе)

Вариант сборки 56
