Каталог / Мотор-редукторы / Соосные / Тип МЦ...С

МЦ2СФ-40М...МЦ2СФ-250М

Мотор-редукторы цилиндрические соосные модернизированные одноступенчатые МЦ2СФ-40М.....МЦ2СФ-250М


Типоразмер мотор-редуктора Передаточное число, u Частота вращения выходного вала, n2, об/мин Номинальный крутящий момент на выходном валу, T2, Нм
МЦ2СФ-40М 8; 10; 12,5; 16; 20; 25
 28...200
 39...63
МЦ2СФ-50М 70...95
МЦ2СФ-63М 135...205
МЦ2СФ-80М 250...408
МЦ2СФ-100М 500...700
МЦ2СФ-125М 940...1410
МЦ2СФ-160М 1700...2500
МЦ2СФ-200М 3145...4100
МЦ2СФ-250М 5200...7820

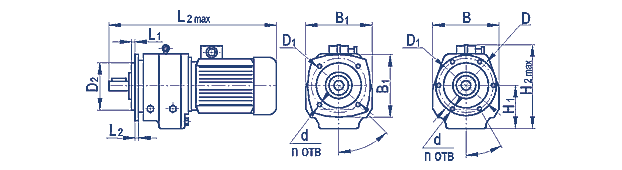

Габаритные и присоединительные размеры мотор-редукторов


Типоразмер мотор-редуктора Размеры, мм Масса, кг
aw B B1 D D1 D2 L L2, max L1 L2 H H2, max H1 d n a MЦ2CФ
МЦ2СФ-40М 40 200 - 200 165 130 300 480 4 12 207 240 107 12 4 0° 58
МЦ2СФ-50М 50 200 - 200 165 130 330 470 4 12 200 260 100 12 4 45° 38
МЦ2СФ-63М 63 200 200 - 185 130 375 580 5 14 245 305 135 11 4 45° 69
МЦ2СФ-80М 80 250 250 - 240 180 450 600 5 16 303 330 167 14 4 45° 90
МЦ2СФ-100М 100 270 270 - 275 230 550 850 5 18 342 430 212 14 4 45° 112
МЦ2СФ-125М 125 350 350 - 340 290 590 970 5 22 449 535 260 19 4 45° 238
МЦ2СФ-160М 160 430 - 450 400 350 665 1055 5 22 430 620 324 24 6 15° 390
МЦ2СФ-200М 200 580 - 550 500 450 885 1265 5 22 580 735 394 24 6 15° 500
МЦ2СФ-250М 250 680 - 660 600 1040 1040 1770 5 24 680 1035 490 24 6 15° 1050



Размеры входных валов

Исполнение Ц (Цилиндрический)



Исполнение К (конический)



Типоразмер мотор-редуктора Размеры, мм
Общие Цилиндрический Конический
d I d1 I1 b1 t1 d2 I2 b2 t2
МЦ2СФ-40М 14 30 М4 8 5 16 М8х1 18 3 7,75
МЦ2СФ-50М 18 40 М5 10 6 20,5 М10х1,25 28 4 9,8
МЦ2СФ-63М 22 50 М6 12 6 24,5 М12х1,25 36 4 11,6
МЦ2СФ-80М 22 50 М6 12 6 24,5 М12х1,25 36 4 11,6
МЦ2СФ-100М 25 60 М8 16 8 28 М16х1,5 42 5 13,45
МЦ2СФ-125М 28 60 М8 16 8 31 М16х1,5 42 5 14,95
МЦ2СФ-160М 35 80 М10 20 10 38 М20х1,5 58 6 18,55
МЦ2СФ-200М 45 110 М16 32 14 48,5 М30х2 82 12 23,45
МЦ2СФ-250М 55 110 М20 36 16 59 М36х3 82 14 28,95



Размеры выходных валов

 Исполнение Ц (Цилиндрический)                                     Исполнение К (конический)

Типоразмер мотор-редуктора Размеры, мм
Общие Цилиндрический Конический
d3 I3 d4 I4 b3 t3 d5 I5 b4 t4
МЦ2СФ-40М 20 36 М5 15 6 22,5 М12х1,25 22 4 10,95
МЦ2СФ-50М 25 60 М8 20 8 28 М16х1,5 42 5 13,45
МЦ2СФ-63М 28 60 М8 20 8 31 М16х1,5 42 5 14,95
МЦ2СФ-80М 35 80 М10 25 10 38 М20х1,5 58 6 18,55
МЦ2СФ-100М 45 110 М16 35 14 48,5 М30х2 82 12 23,45
МЦ2СФ-125М 55 110 М20 45 16 59 М36х3 82 14 29,45
МЦ2СФ-160М 70 140 М20 45 20 74,5 М48х3 105 18 36,375
МЦ2СФ-200М 90 170 М24 60 25 95 М64х4 130 22 45,75
МЦ2СФ-250М 110 210 М30 75 28 116 М80х4 165 25 61,875



 Технические характеристики мотор-редукторов

Тип i n2 aw, мм
МЦ2СФ-40М МЦ2СФ-50М МЦ2СФ-63М МЦ2СФ-80М МЦ2СФ-100М
P1 T2 F2 P1 T2 F2 P1 T2 F2 P1 T2 F2 P1 T2 F2
мин-1 кВт Н*м Н кВт Н*м Н кВт Н*м Н кВт Н*м Н кВт Н*м Н
МЦ 8; 10; 12,5; 16; 20; 25 200

1,1

 45 1680 1,5 70 2090 3,0 135 2900 5,5 250 3960 11 500 5600
180 0,75 39 1560 75 2165 143 3000 280 4200 525 5700
160 40 1580 73 2140 2,2 128 2830 310 4400 550 5900
140 43 1640 1,1 74 2150 148 3040 302 4800 7,5 490 5600
125 0,55 41 1600 83 2300 160 3200 4,0 300 4300 565 5900
112 45 1680 92 2400 184 3390 330 4600 620 6300
100 40 1580 0,75 70 2100 1,5 138 2900 3,0 280 4200 5,5 515 5800
90 43 1640 77 2200 153 3100 310 4400 545 5900
80 53 1820 87 2300 174 3300 340 4600 645 6350
71 0,37 45 1680 80 2240 1,1 146 3000 390 4900 700 6600
63 50 1770 0,55 82 2260 162 3200 2,2 308 4400 4,0 590 6000
56 55 1850 90 2370 185 3300 360 4700 670 6500
50 63 1985 95 2440 205 3400 408 5000 3,0 560 5900
45 0,25 47 1715 85 2300 0,75

154

 3100 1,5 304 4400 600 6100
40 50 1770 0,37 95 2440 168 3200 345 4600 680 6500
35,5 58 1900 90 2370 190 3300 368 4800 700 6600
31,5 0,18 50 1770 91 2380 0,55 163 3100 1,1 320 4450 2,2 655 6300
28 55 1850 0,25 83 2280 175 3300 360 4700 665 6400







Тип i n2 aw, мм
МЦ2СФ-125М МЦ2СФ-160М МЦ2СФ-200М МЦ2СФ-250М
P1 T2 F2 P1 T2 F2 P1 T2 F2 P1 T2 F2
мин-1 кВт Н*м Н кВт Н*м Н кВт Н*м Н кВт Н*м Н
МЦ 8; 10; 12,5; 16; 20; 25 200 22 1000 7900 37 1700 10450 75 3500 14800 132 6050 19450
180 18,5 940 7700 1890 10900 3145 14000 100 5200 18000
160 1070 8200 1925 11000 55 3200 14100 5890 19200
140 1165 8600 2090 11400 3560 14900 6700 20500
125 15 1105 8300 30 1990 11150 45 3380 14500 90 6455 20100
112 1210 8700 2170 11650 3715 15200 7045 21000
100 1410 9400 2500 12500 4100 16000 7520 21700
90 11 1140 8500 22 2050 11300 37 3690 15200 75 6640 20400
80 1225 8700 2200 11700 4050 15900 7290 21300
71 1410 9400 18,5 2400 12250 30 4065 15900 7820 22100
63 7,5 1060 8200 15 2080 11400 3745 15300 45 6740 20500
56 1200 8700 2160 11600 3890 15600 7000 20900
50 5,5 1000 7900 11 1880 10850 18,5 3385 14550 37 6090 19500
45 1120 8400 2015 11200 3625 15050 6525 20200
40 1250 8800 2250 11850 4050 15910 30 7090 21000
35,5 1340 9200 2200 11700 15 3980 15800 7800 22100
31,5 4,0 1160 8500 7,5 2085 11400 3755 15300 22 6560 20200
28 1245 8800 2240 11800 4040 15900 7270 21300



Условные обозначения параметров


аw мм - межосевое расстояние
i - передаточное отношение редуктора
n1- частота вращения входного вала редуктора, мин-1
n2 - частота вращения выходного вала редуктора (мотор-редуктора), мин-1
P1 - допускаемая мощность на входном валу редуктора (или номинальная мощность электродвигателя у мотор-редуктора), (кВт)
T2 - допускаемый крутящий момент на выходном валу редуктора (мотор-редуктора), (Н·м )
F1 - допускаемая радиальная консольная нагрузка на входном валу редуктора, (Н)
F2 - допускаемая радиальная консольная нагрузка на выходном валу редуктора (мотор-редуктора),(Н)
F2 - допускаемая радиальная консольная нагрузка на выходном валу редуктора (мотор-(Н)
