Каталог / Мотор-редукторы / Соосные / Тип МЦ...С

МЦ2С-40М...МЦ2С-250М

Мотор-редукторы цилиндрические соосные модернизированные одноступенчатые МЦ2С-40М...МЦ2С-250М


Типоразмер мотор-редуктора Передаточное число, u Частота вращения выходного вала, n2, об/мин Номинальный крутящий момент на выходном валу, T2, Нм
МЦ2С-40М 8; 10; 12,5; 16; 20; 25
28...200
39...63
МЦ2С-50М 70...95
МЦ2С-63М 135...205
МЦ2С-80М 250...408
МЦ2С-100М 500...700
МЦ2С-125М 940...1410
МЦ2С-160М 1700...2500
МЦ2С-200М 3145...4100
МЦ2С-250М 5200...7820

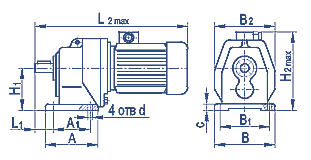

Габаритные и присоединительные размеры мотор-редукторов


Типоразмер мотор-редуктора Размеры, мм Масса, кг
aw A A1 B B1 B2 L L2, max L1 H H2, max H1 c d MЦ2C
МЦ2С-40М 40 147 75 165 135 200 300 480 88 210 250 110 16 12 59
МЦ2С-50М 50 123 70 135 110 200 330 470 45 220 253 120 14 12 38
МЦ2С-63М 63 140 110 180 150 200 375 580 59 245 305 140 16 12 68
МЦ2С-80М 80 160 115 225 180 250 455 600 75 295 340 170 18 15 79
МЦ2С-100М 100 195 130 255 210 270 530 850 102 377 375 212 22 15 108
МЦ2С-125М 125 230 160 350 280 350 590 970 105 440 535 265 28 19 230
МЦ2С-160М 160 280 190 380 320 430 665 1055 130 530 620 330 32 22 380
МЦ2С-200М 200 330 230 490 420 580 885 1265 160 670 750 400 36 26 490
МЦ2С-250М 250 380 290 590 500 680 1040 1770 200 830 1035 500 42 32 1000



Размеры входных валов

Исполнение Ц (Цилиндрический)



Исполнение К (конический)



Типоразмер мотор-редуктора Размеры, мм
Общие Цилиндрический Конический
d I d1 I1 b1 t1 d2 I2 b2 t2
МЦ2С-40М 14 30 М4 8 5 16 М8х1 18 3 7,75
МЦ2С-50М 18 40 М5 10 6 20,5 М10х1,25 28 4 9,8
МЦ2С-63М 22 50 М6 12 6 24,5 М12х1,25 36 4 11,6
МЦ2С-80М 22 50 М6 12 6 24,5 М12х1,25 36 4 11,6
МЦ2С-100М 25 60 М8 16 8 28 М16х1,5 42 5 13,45
МЦ2С-125М 28 60 М8 16 8 31 М16х1,5 42 5 14,95
МЦ2С-160М 35 80 М10 20 10 38 М20х1,5 58 6 18,55
МЦ2С-200М 45 110 М16 32 14 48,5 М30х2 82 12 23,45
МЦ2С-250М 55 110 М20 36 16 59 М36х3 82 14 28,95

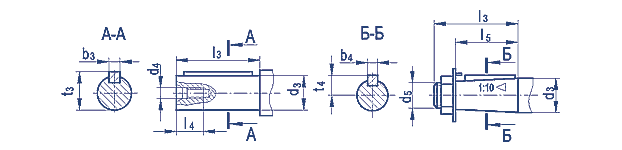

Размеры выходных валов

 Исполнение Ц (Цилиндрический)                                     Исполнение К (конический)

Типоразмер мотор-редуктора Размеры, мм
Общие Цилиндрический Конический
d3 I3 d4 I4 b3 t3 d5 I5 b4 t4
МЦ2С-40М 20 36 М5 15 6 22,5 М12х1,25 22 4 10,95
МЦ2С-50М 25 60 М8 20 8 28 М16х1,5 42 5 13,45
МЦ2С-63М 28 60 М8 20 8 31 М16х1,5 42 5 14,95
МЦ2С-80М 35 80 М10 25 10 38 М20х1,5 58 6 18,55
МЦ2С-100М 45 110 М16 35 14 48,5 М30х2 82 12 23,45
МЦ2С-125М 55 110 М20 45 16 59 М36х3 82 14 29,45
МЦ2С-160М 70 140 М20 45 20 74,5 М48х3 105 18 36,375
МЦ2С-200М 90 170 М24 60 25 95 М64х4 130 22 45,75
МЦ2С-250М 110 210 М30 75 28 116 М80х4 165 25 61,875



 Технические характеристики мотор-редукторов

Тип i n2 aw, мм
МЦ2С-40М МЦ2С-50М МЦ2С-63М МЦ2С-80М МЦ2С-100М
P1 T2 F2 P1 T2 F2 P1 T2 F2 P1 T2 F2 P1 T2 F2
мин-1 кВт Н*м Н кВт Н*м Н кВт Н*м Н кВт Н*м Н кВт Н*м Н
МЦ 8; 10; 12,5; 16; 20; 25 200

1,1

45 1680 1,5 70 2090 3,0 135 2900 5,5 250 3960 11 500 5600
180 0,75 39 1560 75 2165 143 3000 280 4200 525 5700
160 40 1580 73 2140 2,2 128 2830 310 4400 550 5900
140 43 1640 1,1 74 2150 148 3040 302 4800 7,5 490 5600
125 0,55 41 1600 83 2300 160 3200 4,0 300 4300 565 5900
112 45 1680 92 2400 184 3390 330 4600 620 6300
100 40 1580 0,75 70 2100 1,5 138 2900 3,0 280 4200 5,5 515 5800
90 43 1640 77 2200 153 3100 310 4400 545 5900
80 53 1820 87 2300 174 3300 340 4600 645 6350
71 0,37 45 1680 80 2240 1,1 146 3000 390 4900 700 6600
63 50 1770 0,55 82 2260 162 3200 2,2 308 4400 4,0 590 6000
56 55 1850 90 2370 185 3300 360 4700 670 6500
50 63 1985 95 2440 205 3400 408 5000 3,0 560 5900
45 0,25 47 1715 85 2300 0,75

154

3100 1,5 304 4400 600 6100
40 50 1770 0,37 95 2440 168 3200 345 4600 680 6500
35,5 58 1900 90 2370 190 3300 368 4800 700 6600
31,5 0,18 50 1770 91 2380 0,55 163 3100 1,1 320 4450 2,2 655 6300
28 55 1850 0,25 83 2280 175 3300 360 4700 665 6400







Тип i n2 aw, мм
МЦ2С-125М МЦ2С-160М МЦ2С-200М МЦ2С-250М
P1 T2 F2 P1 T2 F2 P1 T2 F2 P1 T2 F2
мин-1 кВт Н*м Н кВт Н*м Н кВт Н*м Н кВт Н*м Н
МЦ 8; 10; 12,5; 16; 20; 25 200 22 1000 7900 37 1700 10450 75 3500 14800 132 6050 19450
180 18,5 940 7700 1890 10900 3145 14000 100 5200 18000
160 1070 8200 1925 11000 55 3200 14100 5890 19200
140 1165 8600 2090 11400 3560 14900 6700 20500
125 15 1105 8300 30 1990 11150 45 3380 14500 90 6455 20100
112 1210 8700 2170 11650 3715 15200 7045 21000
100 1410 9400 2500 12500 4100 16000 7520 21700
90 11 1140 8500 22 2050 11300 37 3690 15200 75 6640 20400
80 1225 8700 2200 11700 4050 15900 7290 21300
71 1410 9400 18,5 2400 12250 30 4065 15900 7820 22100
63 7,5 1060 8200 15 2080 11400 3745 15300 45 6740 20500
56 1200 8700 2160 11600 3890 15600 7000 20900
50 5,5 1000 7900 11 1880 10850 18,5 3385 14550 37 6090 19500
45 1120 8400 2015 11200 3625 15050 6525 20200
40 1250 8800 2250 11850 4050 15910 30 7090 21000
35,5 1340 9200 2200 11700 15 3980 15800 7800 22100
31,5 4,0 1160 8500 7,5 2085 11400 3755 15300 22 6560 20200
28 1245 8800 2240 11800 4040 15900 7270 21300



Условные обозначения параметров


аw мм - межосевое расстояние
i - передаточное отношение редуктора
n1- частота вращения входного вала редуктора, мин-1
n2 - частота вращения выходного вала редуктора (мотор-редуктора), мин-1
P- допускаемая мощность на входном валу редуктора (или номинальная мощность электродвигателя у мотор-редуктора), (кВт)
T2 - допускаемый крутящий момент на выходном валу редуктора (мотор-редуктора), (Н·м )
F1 - допускаемая радиальная консольная нагрузка на входном валу редуктора, (Н)
F- допускаемая радиальная консольная нагрузка на выходном валу редуктора (мотор-редуктора),(Н)
F2 - допускаемая радиальная консольная нагрузка на выходном валу редуктора (мотор-(Н)
