5Ч2-80

Редуктор червячный двухступенчатый 5Ч2-80

Передаточное число, ном. 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 355
Подводимая расчетная мощность, кВт 0,74 0,63 0,5 0,44 0,37 0,32 0,25 0,22 0,2 0,18 0,15 0,14 0,13 0,11 0,11 0,09 0,08
КПД, % 72 68 64 61 58 55 53 50 42 38 35 32 28 25 20 18 16
Допускаемая радиальная нагрузка, Н Входной вал 130
Выходной вал 4000
Корректированный уровень звуковой мощности, дБА 82
Масса, кг не более 38

Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

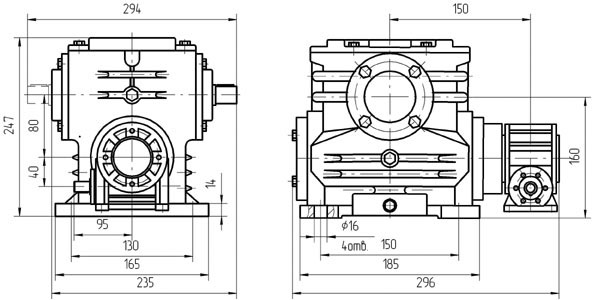

Вариант сборки 51(52,53,56), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1

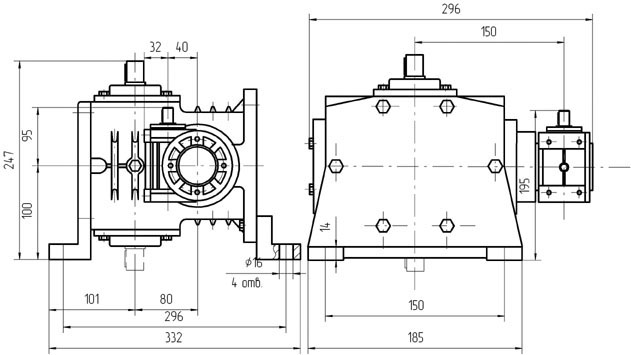

Вариант сборки 51(52,53,56), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 3

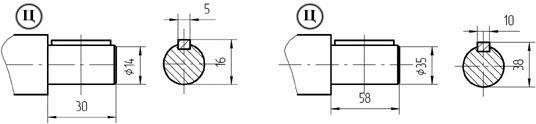

Вариант исполнения конца тихоходного вала, варианты исполнения конца быстроходного вала





Ц- обозначение при заказе
