4МЦ1-80

Цилиндрический одноступенчатый мотор-редуктор 4МЦ1-80

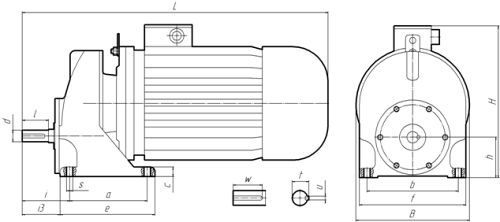

4МЦ1-80 на лапах

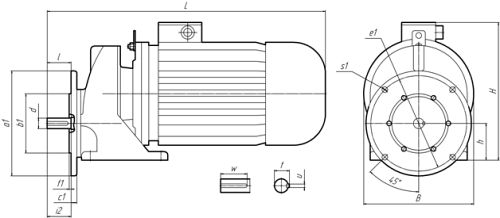

4МЦ1-80 фланцевое исполнение

Размеры выходного вала
Цилиндрический
d	t	u	l	w
28	31	8	60	55

Исполнение на лапах

Присоединительные размеры, мм					Габаритные размеры, мм
a	b	c	e	s	h	i	i3	L	B	H	f
165	230	22	200	15	100	105	87,5	586-610	250-300	327-353	270

Фланцевое исполнени

Присоединительные размеры, мм						Габаритные размеры, мм
a1	b1	c1	e1	f1	s1	h	i2	L	B	H
250	180	10	215	4	15	100	60	586-610	250-300	327-353
