4МЦ1-100

Цилиндрический одноступенчатый мотор-редуктор 4МЦ1-100

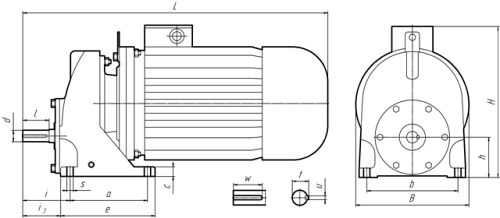

4МЦ1-100 на лапах

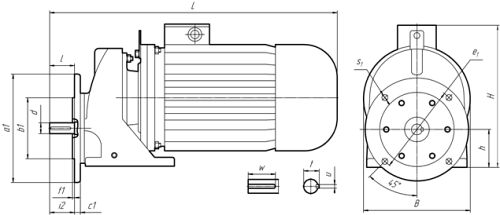

4МЦ1-100 фланцевое исполнение

Размеры выходного вала
Цилиндрический
d	t	u	l	w
35	38	10	80	75

Исполнение на лапах

Присоединительные размеры, мм						Габаритные размеры, мм
a	b	c	e	s	h	i	i3	L	B	H
200	250	25	250	19	112	128	103	710	350	405

Фланцевое исполнени

Присоединительные размеры, мм						Габаритные размеры, мм
a1	b1	c1	e1	f1	s1	h	i2	L	B	H
310	230	13	275	6	14	112	90	745	350	405
