Мотор-редукторы волновые 2МВз-50...160
Размеры выходных валов. Исполнение Ц (цилиндрический)
Исполнение К1 (конический с внутренней резьбой)
Исполнение К2 (конический с наружной резьбой)
| Типоразмер мотор-редуктора |
d |
I |
d1 |
I1 |
b1 |
t1 |
d2 |
I2 |
d3 |
I1 |
I4 |
b2 |
t2 |
| 2МВз-50 |
16 |
28 |
М4 |
10 |
5 |
18 |
М10х1,25 |
28 |
М4 |
10 |
40 |
3 |
8,5 |
| 2МВз-63 |
22 |
36 |
М6 |
16 |
6 |
24,5 |
М12х1,25 |
36 |
М6 |
16 |
50 |
4 |
11,6 |
| 2МВз-80 |
28 |
60 |
М8 |
20 |
8 |
31 |
М16х1,5 |
42 |
М8 |
20 |
60 |
5 |
14,95 |
| 2МВз-125 |
45 |
110 |
М16 |
35 |
14 |
48,5 |
М30х2 |
82 |
М16 |
35 |
110 |
12 |
23,45 |
| 2МВз-160 |
55 |
110 |
М20 |
45 |
16 |
59 |
М36х3 |
82 |
М20 |
45 |
110 |
14 |
28,95 |

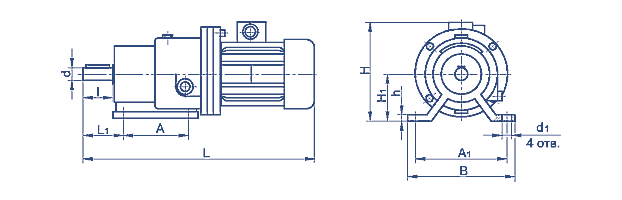

Габаритные и присоединительные размеры
| Типоразмер мотор-редуктора |
A |
A1 |
B |
H1, не более |
H1 |
L1, не более |
L1 |
h |
d |
I |
d1 |
Масса, кг |
| 2МВз-50 |
75 |
75 |
95 |
140 |
50 |
310 |
45 |
10 |
16 |
28 |
9 |
5,5 |
| 2МВз-63 |
80 |
135 |
160 |
165 |
71 |
355 |
70 |
15 |
22 |
36 |
13 |
10,3 |
| 2МВз-80 |
130 |
155 |
190 |
200 |
80 |
430 |
85 |
15 |
28 |
60 |
15 |
12,5 |
| 2МВз-125 |
180 |
200 |
250 |
230 |
100 |
625 |
140 |
22 |
45 |
110 |
19 |
50 |
| 2МВз-160 |
210 |
220 |
270 |
285 |
125 |
705 |
145 |
25 |
55 |
110 |
19 |
65 |
Технические характеристики
| Типоразмер мотор-редуктора |
n2, об/мин |
T2, H*m |
P1, кВТ |
FRa, H |
η, % |
| 2МВз-50 |
16 |
33 |
0,09 |
1800 |
87 |
| 18 |
90 |
| 2МВз-63 |
16 |
70 |
0,12 |
2240 |
87 |
| 18 |
90 |
| 2МВз-80 |
16 |
200 |
0,25 |
3400 |
87 |
| 18 |
90 |
| 2МВз-125 |
16 |
500 |
0,75 |
6700 |
87 |
| 18 |
90 |
| 2МВз-160 |
16 |
800 |
1,5 |
9000 |
87 |
| 18 |
90 |
|
