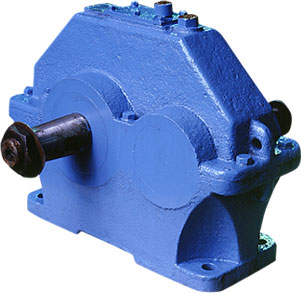

Редуктор цилиндрический горизонтальный одноступенчатый типа 1ЦУ-100
Назначение
Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения редукторов
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная или с периодическими остановками;
вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
Пример условного обозначения цилиндрического одноступенчатого редуктора с межосевым расстоянием 200 мм, номинальным передаточным числом 2,5, вариантом сборки 12, климатического исполнения У и категории размещения 2: редуктор 1ЦУ-200-2,5-12У2.
Технические характеристики
| Типоразмер редуктора |
1ЦУ-100 |
| Межосевое расстояние, мм |
100 |
| Номинальное передаточное число |
2; 2,5; 3,15; 4; 5; 6,3 |
| Номинальный крутящий момент, Н*м |
250 |
| Номинальная радиальная нагрузка на валу, Н |
входном |
500 |
| выходном |
2000 |
| КПД, % |
98 |
| Масса, кг, не более |
27 |
Габаритные и присоединительные размеры
| Типоразмер редуктора |
аw |
L |
L1 |
l |
l1 |
l2 |
l3 |
H |
H1 |
h |
A |
A1 |
B |
B1 |
d |
| 1ЦУ-100 |
100 |
315 |
265 |
132 |
85 |
136 |
155 |
224 |
112 |
22 |
224 |
95 |
140 |
132 |
15 |
Размеры входных и выходных концов валов
| Типоразмер редуктора |
Вал |
d |
d1 |
d3 |
d4, не более |
l |
l1 |
b |
h |
t |
| 1ЦУ-100 |
вх |
25 |
22,90 |
М16х1,5 |
45 |
60 |
42 |
5 |
6 |
3,0 |
| вых |
35 |
32,10 |
М20х1,5 |
50 |
80 |
58 |
6 |
5 |
3,5 |
