1Ч2 160/100

Редуктор червячный двухступенчатый 1Ч2 160/100

Передаточное число, ном. 100  125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 5200  5300 5400 5600 5700 5750 5800 5850  5900  5900  5900 5950  6000 5000 4800 4800 4500
 Подводимая расчетная мощность, кВт 9,75 7,5  6,1 4,66 3,5  3,77  2,8  2,5  2,3  1,7  1,6  1,2  1,25  0,7  0,72  0,5  0,53
 КПД, % 84  83 81 80 80 76 74 73 71 68 65 63 61 58 52 50 48
Допускаемая радиальная нагрузка, Н Входной вал  935
 Выходной вал 18200
 Корректированный уровень звуковой мощности, дБА 83
Масса, кг не более 195



 Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

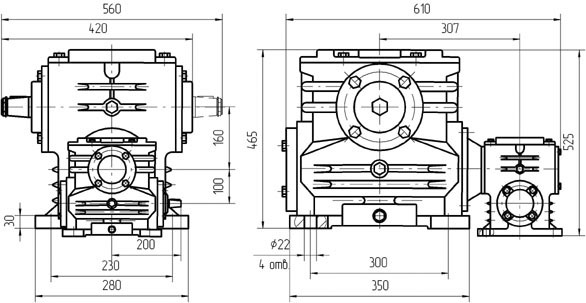

Вариант сборки 52(51,53,56), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 5

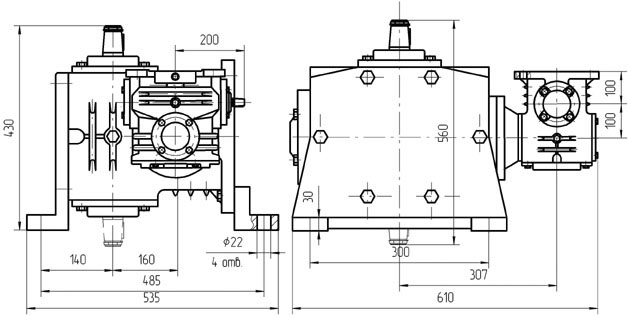

Вариант сборки 51(52,53,56), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4





Вариант исполнения конца тихоходного вала (К1, Ц - обозначение при заказе)

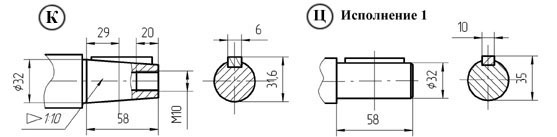

 Вариант исполнения конца быстроходного вала (К, Ц - обозначение при заказе)
