Редуктор червячный одноступенчатый 1Ч-160
Назначение:
Редуктор червячный одноступенчатый универсальный 1Ч-160 является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 по ГОСТ 15150-69.
Условия применения редукторов:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону;
- температура внешней среды - от минус 40 до плюс 50°С;
- внешняя среда - неагрессивная, невзрывоопасная.

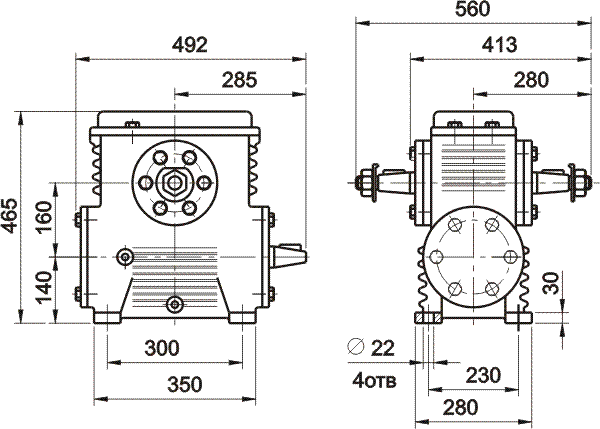

Исполнение редуктора с верхней крышкой.
Исполнение редуктора с крышкой-лапой.

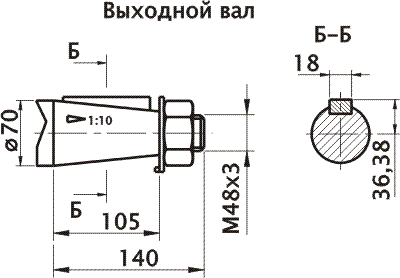

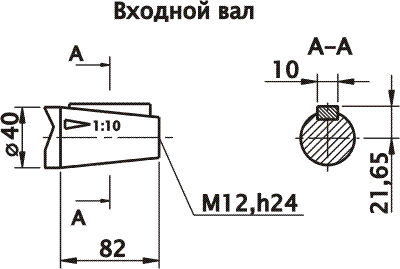

Исполнение валов (3-А - входной вал; 3-Б - выходной вал).
Технические характеристики
Передаточное число, ном.
|
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5
|
40 |
50 |
63 |
80
|
Частота вращения входного вала, об/мин.
|
1500
|
Номинальный крутящий момент на выходном валу, Тном., Н*м
|
1860
|
1760
|
1670 |
2190
|
1860
|
1860
|
2460
|
2080 |
1860
|
1760
|
1480
|
Подводимая расчетная мощность, кВт
|
37,1
|
28,3
|
21,8
|
22,5
|
15,7 |
12,9 |
14,1
|
9,7
|
7,3 |
5,7
|
3,9 |
КПД, %
|
94
|
93
|
92
|
91 |
89
|
86
|
83 |
80 |
76 |
73 |
71 |
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1200
|
Выходной вал
|
12150
|
| Корригированный уровень зв.мощности, ДБА |
94
|
Масса, кг не более
|
120
|
Номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%
|
Пример условного обозначения редуктора при заказе:
Редуктор 1Ч-160-32-51-11-У2 или 1Ч-160-32-51-22-У2, где:
1Ч - типоразмер редуктора;
160 - межосевое расстояние, мм.;
32 - передаточное число;

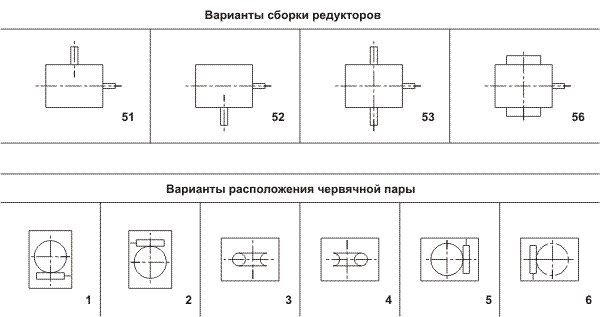

51 - вариант сборки;
11 - вариант исполнения с верхней крышкой; 22 - вариант исполнения с крышкой-лапой;
У - климатическое исполнение;
2 - вариант размещения.
|
