1Ц2С125

Редуктор цилиндрический двухступенчатый соосный 1Ц2С125

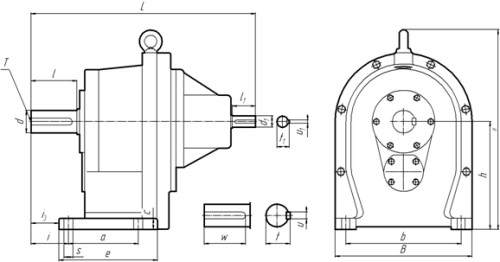

1Ц2С-125 на лапах

Размеры выходного вала, мм

Цилиндрический

d	t	l	u	w	T
55	59	110	16	100	М16-7Н

Размеры входного вала

d1	t1	l1	u1
32	35	58	10

Присоединительные размеры, мм

a	b	c	e	s	h
160	280	28	235	19	265

Габаритные размеры, мм

i	i3	L	B	H
105	80	528	330	485

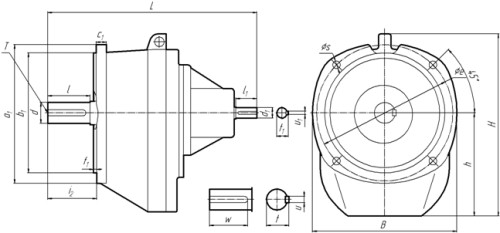

1Ц2С-125 фланцевое исполнение

Цилиндрический

d	t	l	u	w	T
55	59	110	16	100	М16-7Н

Размеры входного вала

d1	t1	l1	u1
32	35	58	10

Присоединительные размеры, мм

a1	b1	c1	e	f1	s
360	300	20	350	5	18

Габаритные размеры, мм

h	i2	L	B	H
260	120	528	360	480
